Mini Project1 - No Smoking Area Project (with YOLOv8)

2025.05.13



🚭 금연구역 흡연자 식별 프로젝트 개요

🎯 프로젝트 개요

• 프로젝트명: 금연구역 흡연자 실시간 탐지 및 웹 알림 시스템
• 목표: CCTV 또는 웹캠으로 입력되는 영상에서 흡연 행위 탐지 후 웹 서버를 통해 경고 및 저장하는 시스템 구축
• 기술요소: YOLOv8 + Flask + OpenCV 기반 영상 스트리밍 및 객체 탐지

---

🖥️ 실행 흐름 요약

[웹캠 영상 수신]
        ↓
[YOLOv8로 person/cigarette 탐지]
        ↓
[담배가 사람 박스 내부? → YES]
        ↓
[30 프레임 이상 유지? → YES]
        ↓
[1회 카운트 증가 + 이미지 저장 + 빨간 화면 + 경고 문구 출력]

🧠 주요 기능

기능설명

🚶 객체 탐지	person, cigarette 클래스 YOLOv8 모델로 실시간 탐지
📦 포함 판단	담배 박스가 사람 박스 안에 포함되면 흡연 행위로 판단
🖼️ 프레임 저장	탐지된 흡연 이미지 자동 저장 (폴더 및 static 디렉토리)
🚨 경고 출력	"Stop Smoking Please." 문구 및 빨간 오버레이 처리
🌐 웹 제공	Flask 서버에서 실시간 스트리밍 + 최근 이미지 확인 UI 제공

이미지 저장 조건	지속 시간 조건 만족 시 한 번만 저장
중복 저장 방지	✅ is_counted 플래그로 1회 저장 후 무시
프레임 기반 조건	✅ SMOKE_DETECT_THRESHOLD (기본 30프레임) 도입
탐지 시 오버레이	동일하게 붉은 배경 + 텍스트 출력 유지

---

🛠️ 기술 구성

항목사용 기술

웹 서버	Flask
영상처리	OpenCV (cv2.VideoCapture, cv2.rectangle, cv2.imwrite)
객체탐지	YOLOv8 (ultralytics 라이브러리)
실시간 스트리밍	multipart/x-mixed-replace MIME 타입 사용
UI 템플릿	index.html (최근 감지 이미지와 흡연자 수 표시)

---

📄 data.yaml (Roboflow 기반) 분석

🔍 주요 요소 해설

항목설명

train, val, test	각각의 이미지 경로 지정. 절대경로를 사용하여 Windows PC 환경에서 구성됨
nc	클래스 수: 2개 (cigarette, person)
names	클래스 이름 리스트
roboflow	Roboflow에서 자동으로 추가된 메타데이터 정보. 데이터셋의 출처, 프로젝트명, 라이선스 등 포함



🧠 학습 과정 개요

✅ 데이터셋 구성

항목내용

클래스	person, cigarette
총 인스턴스 수	person: 약 6,800개 / cigarette: 약 6,400개
이미지 내 객체 위치	대부분 중앙 중심에 분포 (center bias 존재)
바운딩 박스 크기	cigarette는 작고 compact, person은 상대적으로 큼
데이터 불균형 여부	심각한 imbalance는 아님 (비슷한 수준)



🔍 바운딩 박스 통계 시각화

• cigarette: 소형 객체, 중앙 밀집
• person: 다양한 크기와 위치
• 너비-높이 분포에서 cigarette는 작은 범위에 집중

---

📊 학습 결과 분석

🎯 성능 지표

• F1 최적 confidence: 0.308 (F1 score = 0.77)
• Precision 최적 confidence: 0.874 (Precision = 1.00)
• Recall 최고점: 0.90 (at confidence = 0.0)

📈 학습 곡선 분석 (results.png)

항목경향

train/box_loss, cls_loss, dfl_loss	안정적 감소
val/cls_loss, val/dfl_loss	일부 노이즈 존재, 전체적 감소 추세
precision, recall	점진적 상승 (최종 Precision ~0.78, Recall ~0.75)
mAP@0.5	약 0.775 도달
mAP@0.5:0.95	약 0.32 도달



🔎 문제점 및 개선점

• cigarette 클래스에서 Precision/Recall 낮음 → 작은 객체 탐지 강화 필요
• 중앙 밀집 데이터 특성으로 인해 실제 응용시 오탐 가능성 존재 → 배경 다양화 필요

---

🧪 모델 응용: 실시간 경고 시스템

🛠 동작 방식

• 실시간 웹캠 또는 영상 스트림 처리
• 객체 탐지 수행 후, 담배 bounding box가 사람 bounding box에 완전히 포함되면:
  • "금연구역입니다. 나가주세요" 문구 화면 출력
  • (선택) TTS로 음성 경고 가능

💻 사용 코드

• YOLO('best.pt') 로 커스텀 모델 불러오기
• OpenCV VideoCapture로 프레임 추출
• box.xyxy, box.cls, results.names를 활용한 후처리
• 포함 조건: person_box가 cigarette_box를 완전히 포함할 경우
• cv2.putText()로 경고 문구 표시

---

📌 향후 개선 방향

• 🔁 데이터 증강: Mosaic, CutMix, Copy-Paste
• 🧠 소형 객체 특화 백본 적용 (YOLO-NAS, EfficientDet 등)
• 📹 CCTV 연동 및 경고 시스템 자동화
• 🗣 TTS 및 알람 시스템 연동 (ESP32, Raspberry Pi로 IoT 연동도 가능)



🔍 1. F1-Confidence Curve 분석 (F1_curve.png)

• 전체 최고 F1 score = 0.77 @ confidence = 0.308
• 클래스별 F1 성능:
  • person: 전체적으로 높은 F1-score 유지 (최고 약 0.9)
  • cigarette: F1-score가 낮고 변동폭이 큼 (최고 약 0.65)
• 해석:
  • 모델은 사람(person)을 잘 탐지하지만 담배(cigarette) 탐지는 상대적으로 어려움
  • 가장 이상적인 confidence threshold는 약 0.308

---

🎯 2. Precision-Confidence Curve 분석 (P_curve.png)

• 전체 precision = 1.0 @ confidence = 0.874
• 클래스별 precision:
  • person: 높은 precision 유지 (0.9 이상)
  • cigarette: 낮은 confidence에선 precision 저조, 0.8 부근에서 최댓값 근접
• 해석:
  • 높은 confidence일수록 precision 향상됨
  • cigarette 클래스는 오탐지 비율이 높음 (false positive 많음)

---

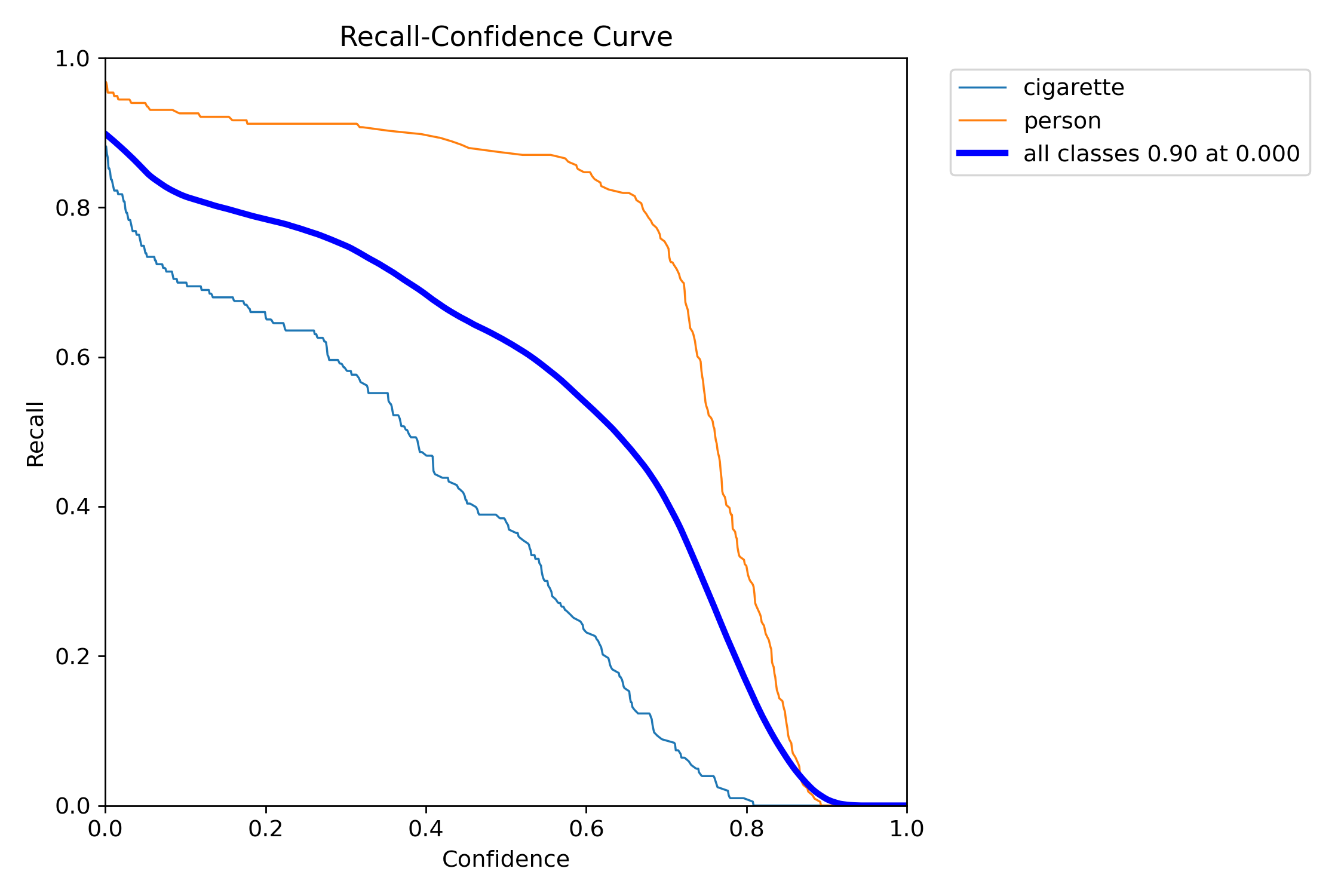

📈 3. Recall-Confidence Curve 분석 (R_curve.png)

• 전체 recall = 0.90 @ confidence = 0.000
• confidence가 증가할수록 recall 감소
• person: 높은 recall 유지 (0.85 이상)
• cigarette: confidence 0.3 이상에서 recall 급감
• 해석:
  • 낮은 confidence에서도 많은 객체 탐지됨 (recall ↑) → false positive 증가 가능성 있음
  • cigarette은 recall과 precision을 균형 있게 잡기 어려움

---

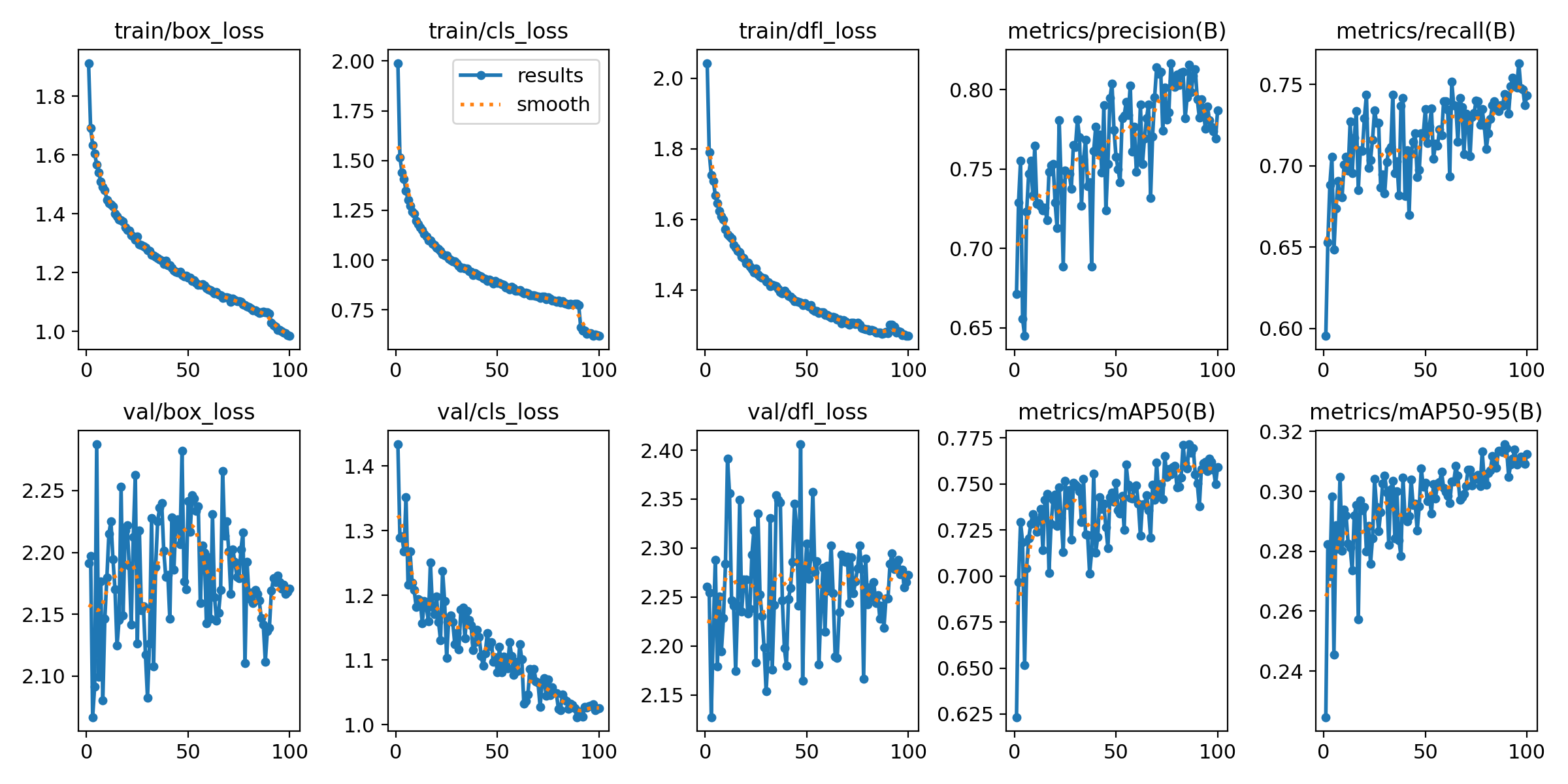

🔄 4. 학습 곡선 (results.png)

• Training 손실 감소:
  • box_loss, cls_loss, dfl_loss 모두 꾸준히 감소 → 학습은 잘 진행됨
• Validation 손실:
  • val_cls_loss: 안정적으로 감소
  • val_box_loss, val_dfl_loss: 비교적 노이즈 많고 다소 불안정
• 성능 지표:
  • Precision(B): 점진적으로 상승 (약 0.78)
  • Recall(B): 0.60 → 0.75까지 향상
  • mAP50(B): 약 0.775 도달
  • mAP50-95(B): 약 0.32 도달
• 해석:
  • 전반적으로 precision, recall, mAP 모두 향상 중
  • validation loss에서 약간의 노이즈는 있지만 추세는 안정적임
  • 모델 성능은 양호하지만 cigarette 클래스 개선 필요

---

✅ 종합 평가

항목평가

사람(person) 탐지 성능	매우 우수 (Precision/Recall/F1 모두 높음)
담배(cigarette) 탐지 성능	낮음 (precision, recall, F1 모두 낮고 민감)
F1 최적 threshold	0.308 (전체 F1 score 최대화 지점)
최종 Precision	1.00 (confidence 0.874에서)
모델 개선 포인트	담배 객체 탐지 데이터 추가 학습 / class imbalance 해결 / hard negative mining 적용 권장

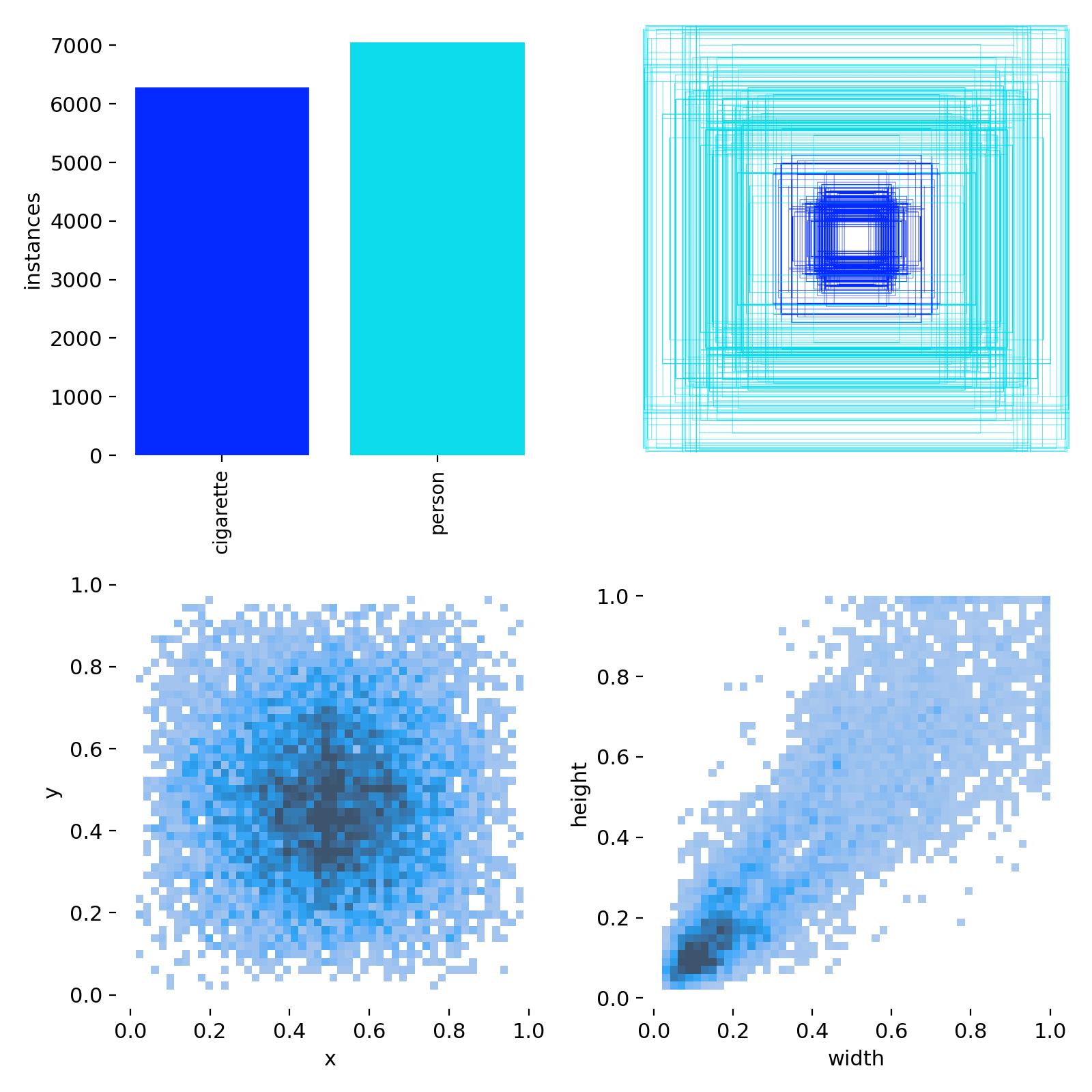

📊 1. 클래스별 인스턴스 수 분포 (좌측 상단 바 그래프)

• 클래스:
  • cigarette: 약 6,400개
  • person: 약 6,800개
• 해석:
  • 두 클래스 간 데이터 수는 비교적 균형적이나, 약간의 불균형은 존재함 (person이 조금 더 많음)
  • class imbalance 문제가 심각하진 않음 → 모델 학습에 큰 영향을 주진 않지만 정밀한 탐지를 위해 담배 클래스 추가 확보 고려 가능

---

🟥 2. 바운딩 박스 시각화 (우측 상단)

• 이미지 전체에서 각 클래스의 바운딩 박스 위치를 선으로 표시한 것
• cigarette: 진한 파란색 / person: 밝은 하늘색
• 해석:
  • 대부분의 객체는 이미지 중앙에 위치
  • cigarette 클래스는 크기가 작고 상대적으로 중앙에 몰림
  • person 클래스는 크고 화면 전체에 고르게 분포됨
  • 이 차이 때문에 모델이 cigarette을 잘 탐지하지 못할 수 있음 (작은 객체 탐지 어려움)

---

📌 3. 중심 좌표 분포 (좌측 하단, x-y 분포 히트맵)

• 바운딩 박스 중심의 (x, y) 좌표 히트맵
• 중심은 대체로 이미지 중앙 근처 (0.5, 0.5)에 밀집됨
• 해석:
  • 데이터셋이 중앙에 객체가 위치한 경우가 많음 → 중심성 편향(Center Bias) 존재
  • 이는 모델의 일반화 성능에 영향을 줄 수 있음 (모델이 중심에만 집중하게 됨)

---

📐 4. 크기 분포 (우측 하단, width-height 히트맵)

• 바운딩 박스의 너비와 높이 분포
• 대부분의 객체는 (width, height) ≈ (0.10.3, 0.10.3) 영역에 분포
• cigarette 클래스는 더 작은 영역에 몰릴 가능성이 큼
• 해석:
  • 작은 객체 비율이 높고, 비율이 다양한 객체 존재
  • 이는 소형 객체 검출에 어려움을 줄 수 있음
  • anchor 설정 / augmentation 전략에서 이 특성을 고려할 필요 있음

---

✅ 종합 분석

항목평가 및 제안

클래스 수 분포	비교적 균형적이나, cigarette 클래스는 소형 객체로 탐지 성능 낮음
위치 분포	중심에 객체 몰림 → 중심성 편향 가능성 있음
크기 분포	많은 객체가 작고 좁은 영역에 분포 → 작은 객체 탐지 강화 필요
바운딩 박스 분포	cigarette는 크기 작고 central density 높음



https://github.com/taehuenkang/No_Smoking_Area_Project
