ep.43 합성곱 신경망(CNN)

2024.9.5

합성곱 신경망(CNN)

• 합성곱 신경망 CNN convolutional neural network
• 이미지 인식과 음성인식 등 다양한 곳에서 사용
• 특히 이미지 인식 분야에서 딥러닝을 활용한 기법은 거의 다 CNN을 기초로 한다.

전체 구조

완전연결 계층(Affine 계층)으로 이뤄진 네트워크의 예

• 완전연결 신경먕은 Affine 계층 활성화 함수를 갖는 ReLU 계층(혹은 Sigmoid 계층)이 이어집니다.
• 그림에서는 Affine-RuLU 조합이 4개가 쌓였고, 마지막 5번째 계층은 Affine 계층에 이어 소프트맥스 계층에서 최종 결과를 출력한다.

CNN으로 이뤄진 네트워크의 예 · 합성곱 계층과 풀링 계층이 새로 추가(회색)

합성곱 계층

합성곱 연산

합성곱 언산의 예 : 합성곱 연산을 @ 기호로 표기

합성곱 연산의 계산 순서

합성곱 연산의 편항 : 필터를 적용한 원소에 고정값(편항)을 더한다.

패딩

합성곱 연산의 패딩 처리 : 입력 데이터 주위에 0을 채운다(패딩은 점선으로 표시했으며 그 안의 값 '0'은 생 략했다).

스트라이드

스트라이드가 2인 합성곱 연산

3차원 데이터의 합성곱 연산

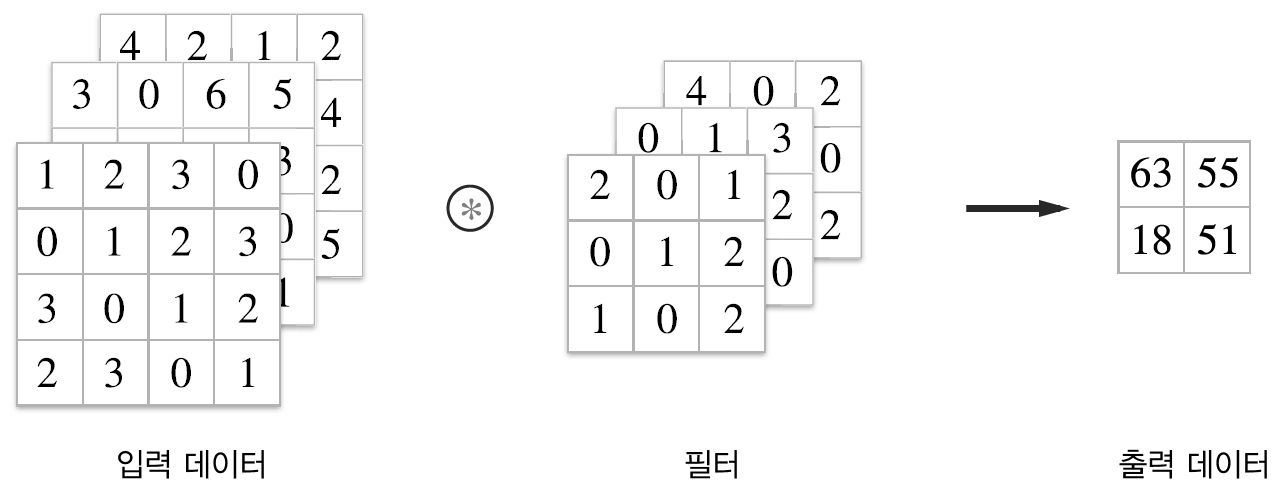

3차원 데이터 합성곱 연산의 예

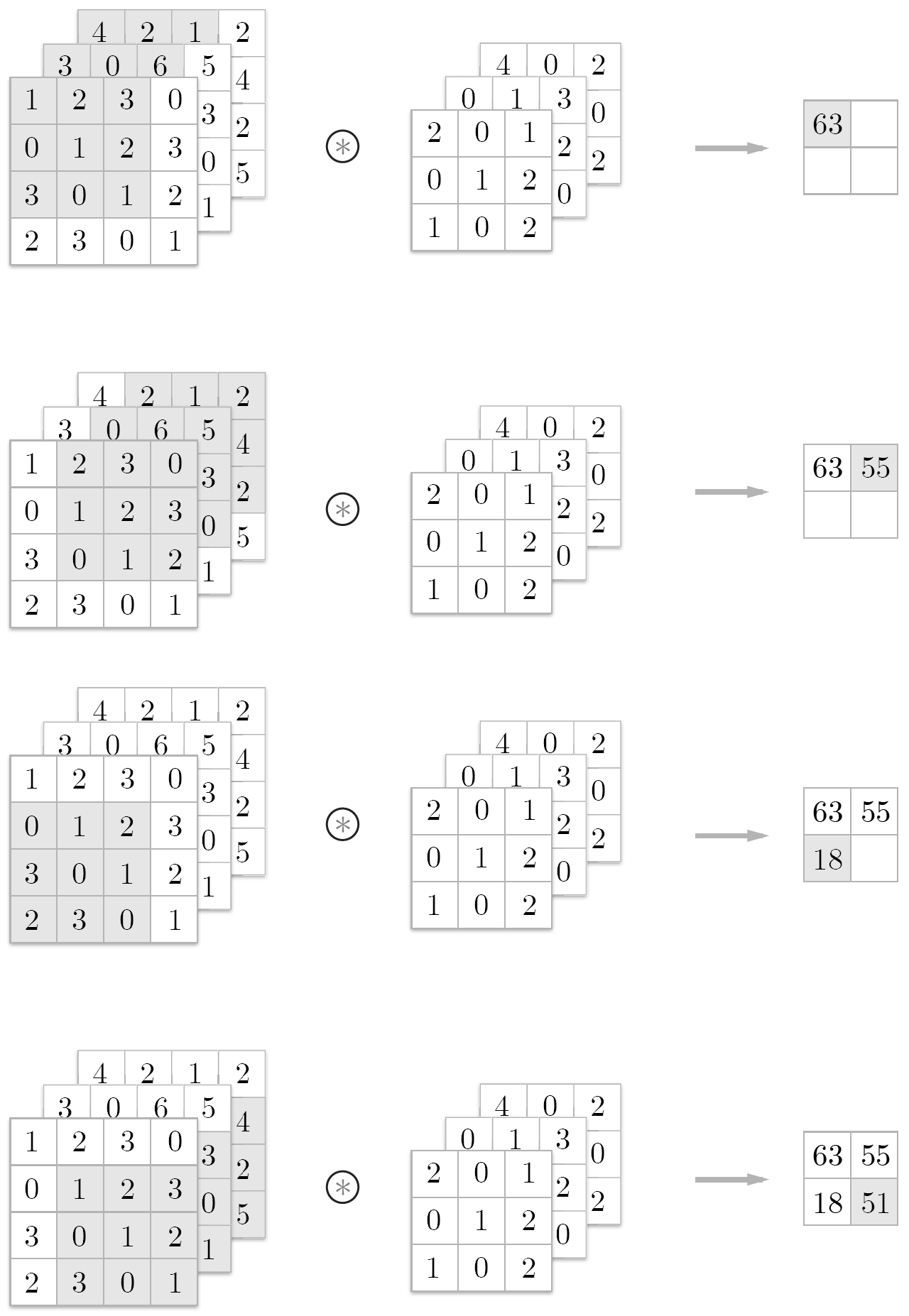

3차원 데이터 합성곱 연산의 계산 순서

블록으로 생각하기

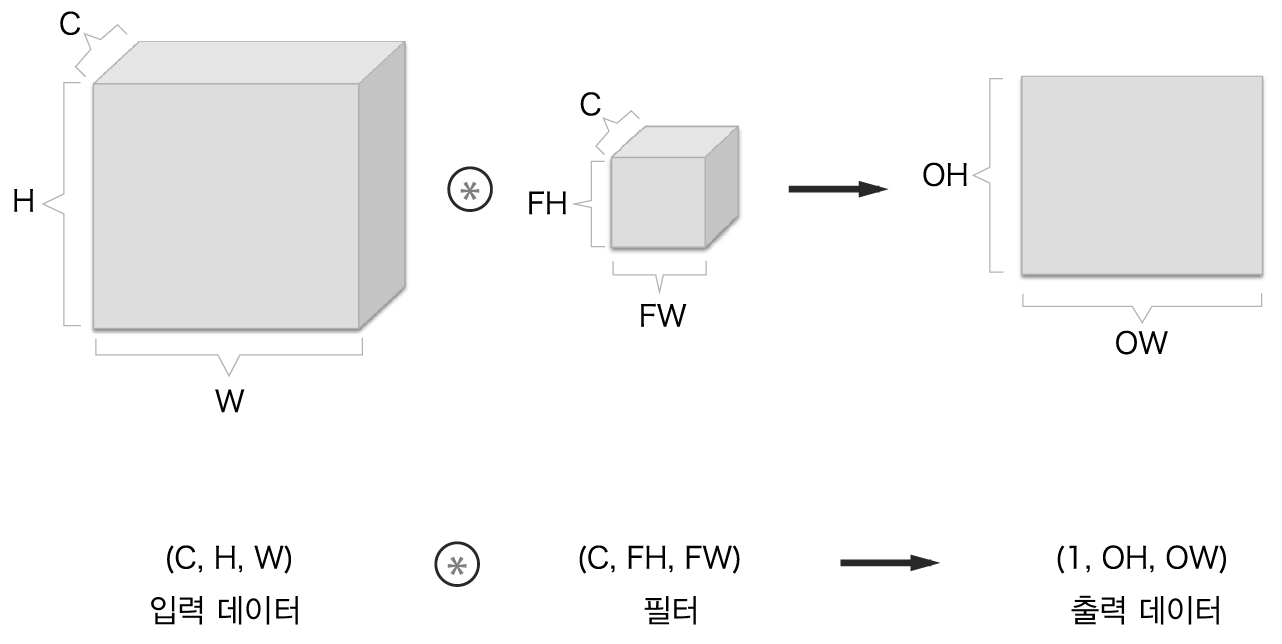

합성곱 연산을 직육면체 블록으로 생각한다- 블록의 형상에 주의할 것!

여러 필터를 사용한 합성곱 연산의 예

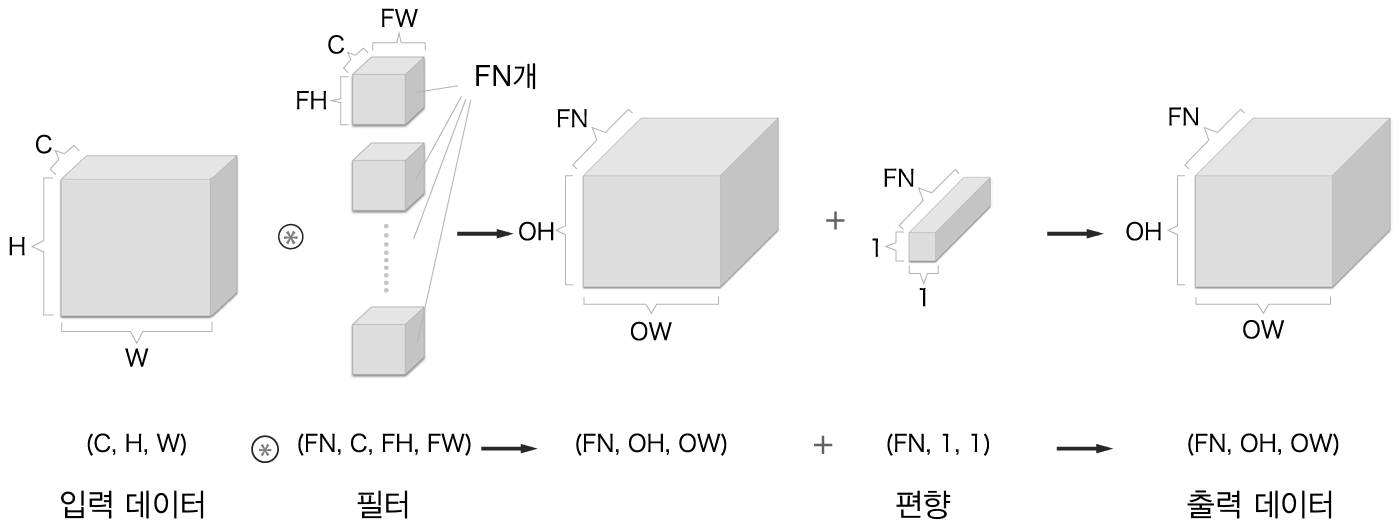

합성곱 연산의 처리 흐름(편향 추가)

배치 처리

합성곱 연산의 처리 흐름(배치 처리)

폴링 계층

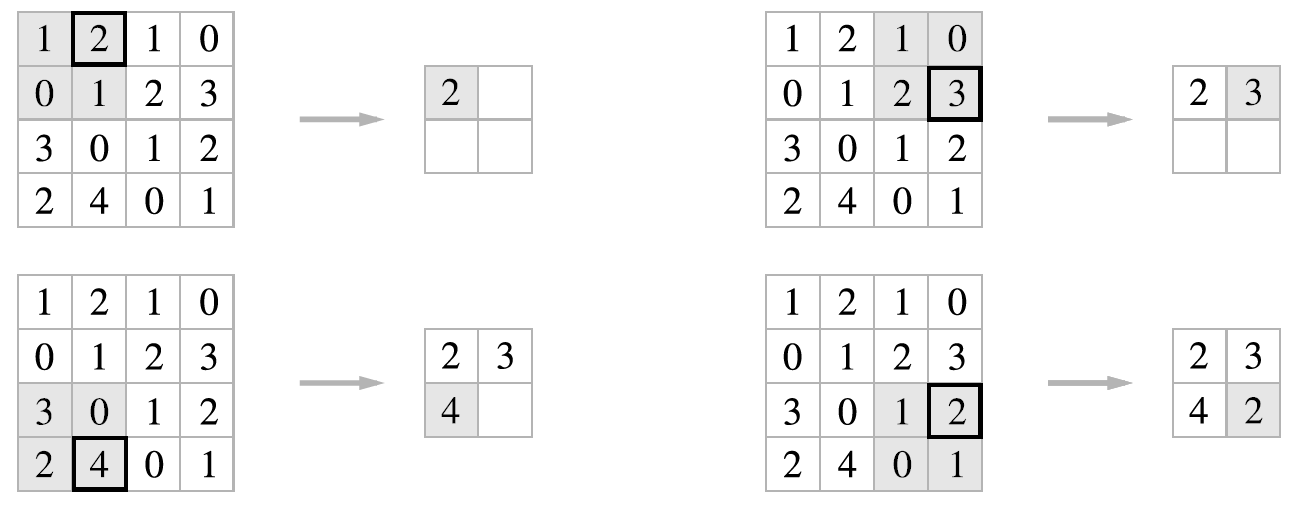

최대 풀링의 처리 순서

폴링 계층의 특징

• 학습해야 할 매개변수가 없다.
• 채널 수가 변하지 않는다.

풀링은 채널 수를 바꾸지 않는다.

• 입력의 변화에 영향을 적개 받는다.

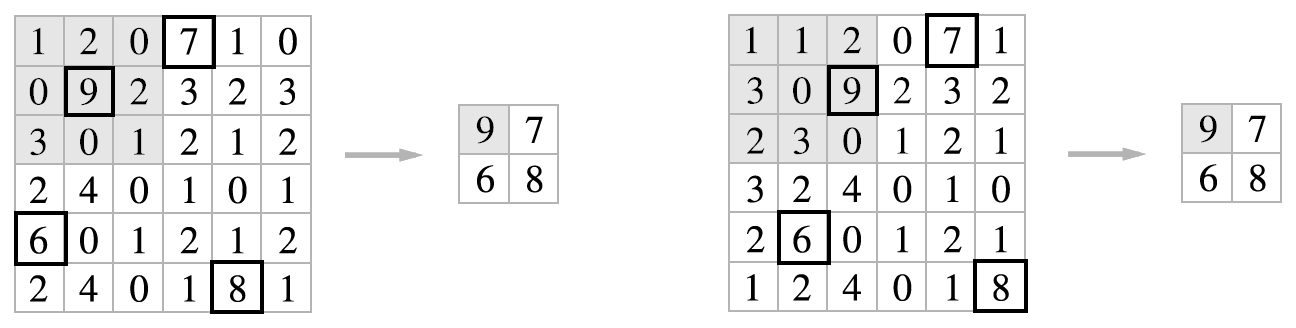

입력 데이터가 가로로 1원소만큼 어긋나도 출력은 같다(데이터에 따라서는 다를 수도 있다).

합성곱/폴링 계층 구현하기

4차원 배열

im2col로 데이터 전개하기

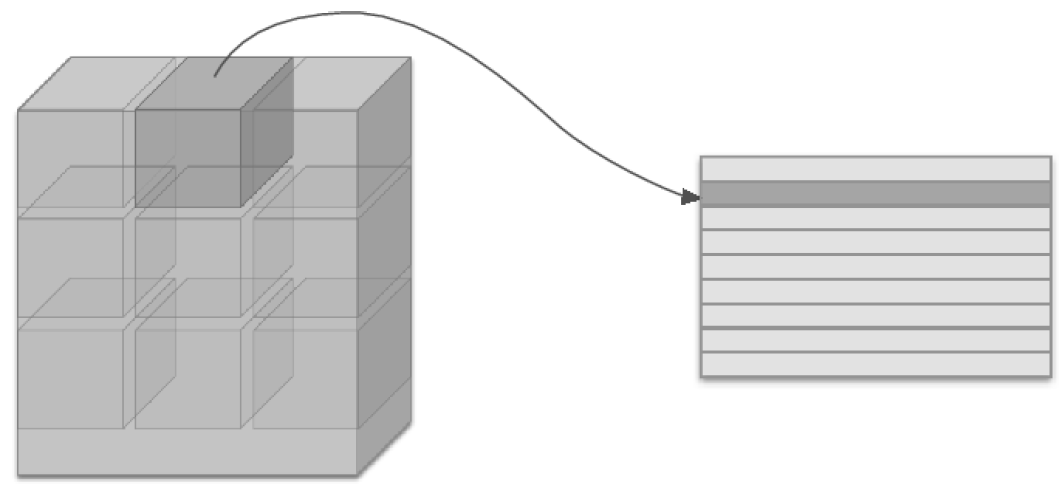

(대략적인)im2col의 동작

필터 적용 영역을 앞에서부터 순서대로 1줄로 펼친다.

합성곱 연산의 필터 처리 상세 과정 : 필터를 세로로 1열로 전개하고, im2col 이 전개한 데이터와 행렬 내적 을 계산합니다. 마지막으로 출력 데이터를 변형(reshape)합니다.

합성곱 계층 구현하기

넘파이의 transpose 함수로 축 순서 변경하기 : 인텍스(번호)로 축의 순서를 변경한다.

풀링계층 구현하기

입력 데이터에 풀링 적용 영역을 전개 (2X2 풀링의 예)

풀링 계층 구현의 흐름 : 풀링 적용 영역에서 가장큰 원소는 회색으로 표시

CNN 구현하기

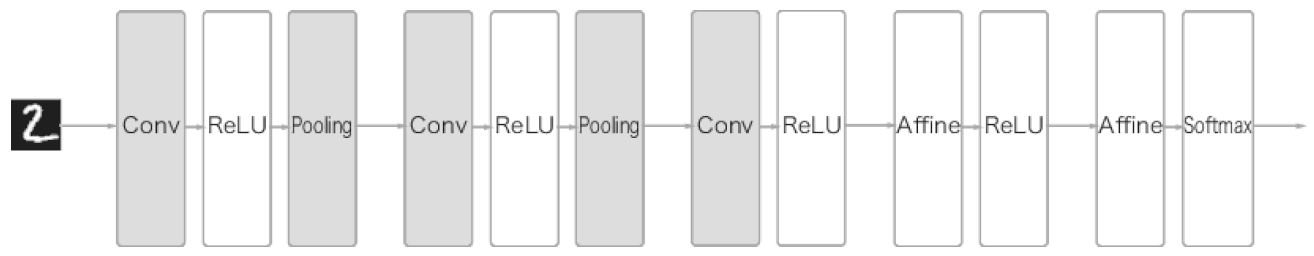

단순한 CNN의 네트워크 구성

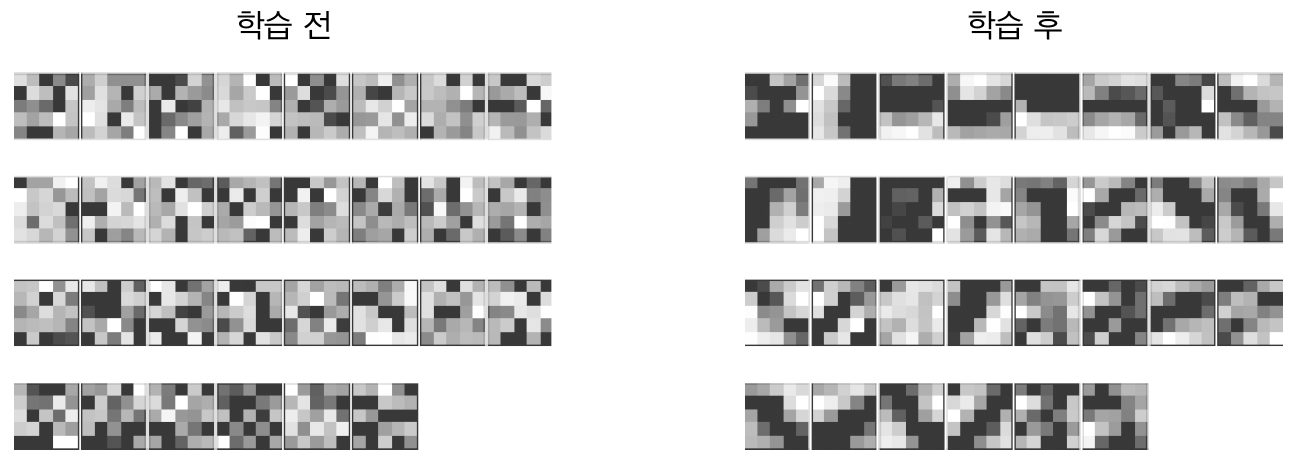

학습 전과 후의 1번째 층의 합성곱 계층의 가중치 : 가중치의 원소는 실수이지만， 이미지에서는 가장 작은 값(0)은 검은색，가장 큰 값(255)은 흰색으로 정규화하여 표시함

CNN 시각화하기

1번째 층의 가충치 시각화하기

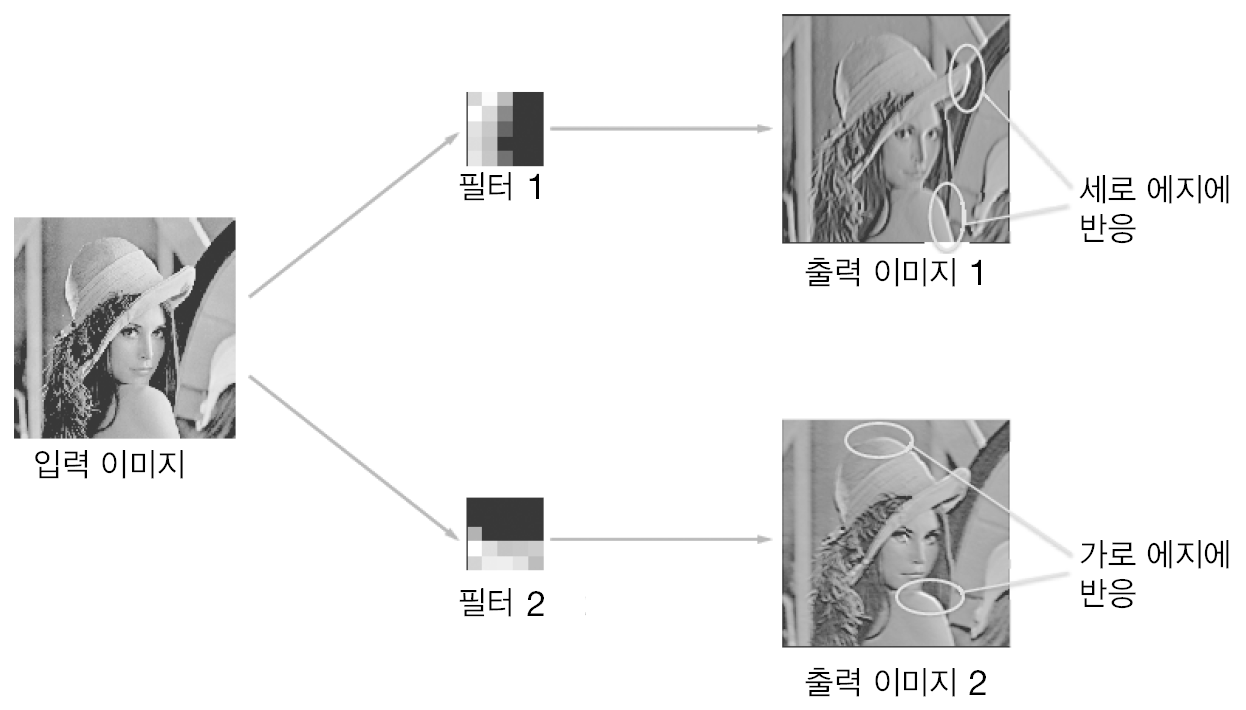

가로 에지와 세로 에지에 반응하는 필터 : 출력 이미지 1은 세로 에지에 흰 픽셀이 나타나고，출력 이미지 2 는 가로 에지에 흰 픽셀이 많이 나온다.

층 깊이에 따른 추출 정보 변화

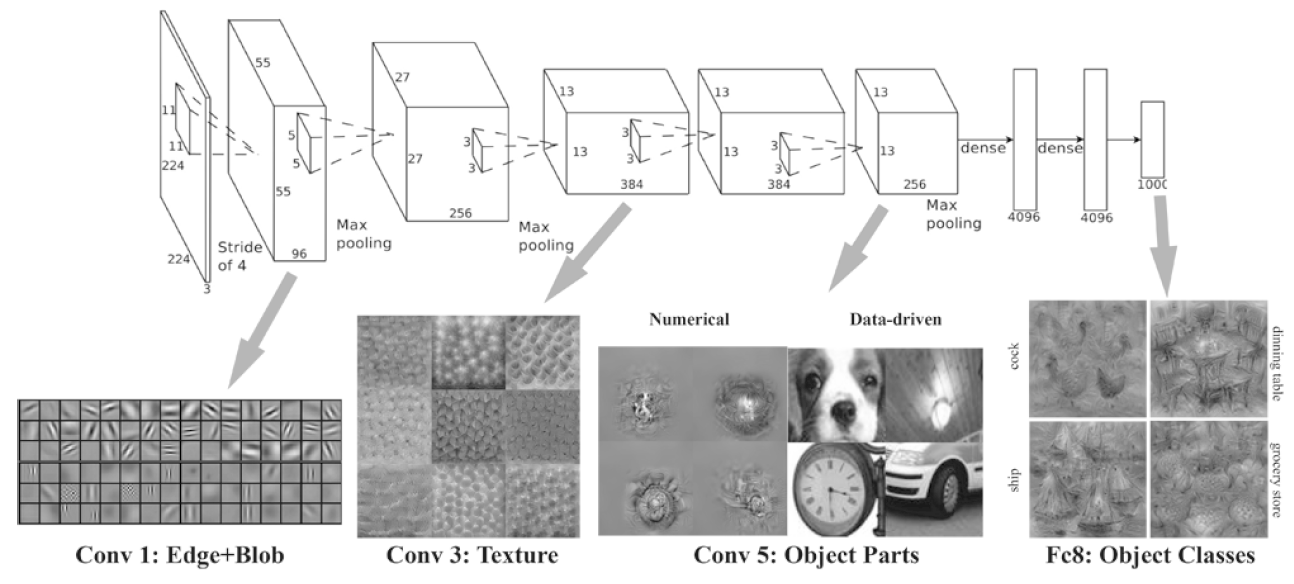

CNN의 합성곱 계층에서 추출되는 정보. 1번째 층은 에지와 블롭，3번째 층은 텍스처， 5번째 층은 시물의 일부， 마지막 완전연결 계층은 사물의 클래스(개, 자동차 등)에 뉴런이 반응한다.

대표적인 CNN

LeNet

LeNet의 구성

AlexNet

AlexNet의 구성

정리

import numpy as np
x=np.random.rand(10, 1, 28, 28)
x.shape

x[0].shape
x[1].shape
x[0,0].shape

#x[0,1].shape      # index 1 is out of bounds for axis 1 with size 1
x[0,0] # 첫번째 데이터의 첫 채널의 공간 데이터

x=np.arange(0,10*1*28*28)
print(x)

x=np.arange(0,10*1*28*28).reshape(10, 1, 28, 28)
x[0, 0]





col[:, :, y, x, :, :] = img[:, :, y:y_max:stride, x:x_max:stride] 해석

filter y,x : 3 x 3

filter 0,0 인 곳은 3개임 : red 0,0  green 0,0  blue 0,0

red 0.0이 이동하면서 참여하는 영역을 out_h, out_w의 크기와 같다.

red 1  [[[[4 9 2 5 ]   red 0  [[9 2 5 8 ]   red -1  [[2 5 8 3]
(0 0)     [5 6 2 4 ]   (0 1)   [6 2 4 0 ]    (0 2)   [2 4 0 3]
          [2 4 5 4 ]           [4 5 4 5 ]            [5 4 5 2]
          [5 6 5 4 ]]          [6 5 4 7 ]]           [5 4 7 8]]]

red 1   [[[5 6 2 4 ]   red 0  [[6 2 4 0 ]   red -1  [[2 4 0 3]
(1 0)     [2 4 5 4 ]   (1 1)   [4 5 4 5 ]    (1 2)   [5 4 5 2]
          [5 6 5 4 ]           [6 5 4 7 ]            [5 4 7 8]
          [5 7 7 9 ]]          [7 7 9 2 ]]           [7 9 2 1]]]

red 1   [[[2 4 5 4 ]   red 0  [[4 5 4 5 ]   red -1  [[5 4 5 2]
(2 0)     [5 6 5 4 ]   (2 1)   [6 5 4 7 ]    (2 2)   [5 4 7 8]
          [5 7 7 9 ]           [7 7 9 2 ]            [7 9 2 1]
          [5 8 5 3 ]]          [8 5 3 8 ]]           [5 8 8 4]]]]



# https://velog.io/@jadenkim5179/%EB%B0%91%EB%B0%94%EB%8B%A5-%EB%94%A5%EB%9F%AC%EB%8B%9D-im2col-%EA%B5%AC%ED%98%84-%EC%9D%B4%ED%95%B4%ED%95%98%EA%B8%B0
def im2col4test(input_data, filter_h, filter_w, stride=1, pad=0):
    """다수의 이미지를 입력받아 2차원 배열로 변환한다(평탄화).

    Parameters
    ----------
    input_data : 4차원 배열 형태의 입력 데이터(이미지 수, 채널 수, 높이, 너비)
    filter_h : 필터의 높이
    filter_w : 필터의 너비
    stride : 스트라이드
    pad : 패딩

    Returns
    -------
    col : 2차원 배열
    """
    #먼저 input_data.shape를 통해 데이터 수, 채널 수, 높이, 너비를 각각의 변수에 저장한다
    #또한 공식을 통해서 output의 높이, 너비를 구한다
    N, C, H, W = input_data.shape
    out_h = (H + 2*pad - filter_h)//stride + 1
    out_w = (W + 2*pad - filter_w)//stride + 1

    #                          N      C      H           W
    img = np.pad(input_data, [(0,0), (0,0), (pad, pad), (pad, pad)], 'constant')
    col = np.zeros((N, C, filter_h, filter_w, out_h, out_w))
    print("col", col.shape)

    for y in range(filter_h):
        y_max = y + stride*out_h
        for x in range(filter_w):
            x_max = x + stride*out_w
            print("col ==================")
            print(col[:, :, y, x, :, :])
            print("img ==================")
            print(img[:, :, y:y_max:stride, x:x_max:stride])
            col[:, :, y, x, :, :] = img[:, :, y:y_max:stride, x:x_max:stride]
            print("col ==================")
            print(col[:, :, y, x, :, :])
            print("start", y, x)
            print(col)

    print("===========================")
    print(col.transpose(0, 4, 5, 1, 2, 3))
    col = col.transpose(0, 4, 5, 1, 2, 3).reshape(N*out_h*out_w, -1)

    print("===========================")
    print(col)

    # (N, out_h, out_w, C, filter_h, filter_w)
    # column N*out_h*out_w , -1 로 정렬
    return col

    #x1 = np.ones((2, 2, 3, 3)) # (데이터 수, 채널 수, 높이, 너비)
x1 = np.arange(1, 3*5*5+1).reshape(1, 3, 5, 5) # 4차원 배열

print(x1)
print("+++++++++++++++++++++++++++")
col1 = im2col4test(x1, 2, 2, stride=1, pad=0)
print("+++++++++++++++++++++++++++")
print(col1.shape) # (9, 75)

#x1 = np.ones((2, 2, 3, 3)) # (데이터 수, 채널 수, 높이, 너비)
x1 = np.arange(1, 37).reshape(2, 2, 3, 3) # 4차원 배열

print(x1)
print("+++++++++++++++++++++++++++")
col1 = im2col4test(x1, 2, 2, stride=1, pad=0)
print("+++++++++++++++++++++++++++")
print(col1.shape) # (9, 75)

'''
#x1 = np.random.rand(1, 3, 7, 7) # (데이터 수, 채널 수, 높이, 너비)
#x1 = np.zeros((1, 3, 4, 4)) # (데이터 수, 채널 수, 높이, 너비)
#x1 = np.ones((1, 3, 4, 4)) # (데이터 수, 채널 수, 높이, 너비)
#x1 = np.full((1, 3, 4, 4), 2) # (데이터 수, 채널 수, 높이, 너비)
x1 = np.ones((2, 2, 4, 4)) # (데이터 수, 채널 수, 높이, 너비)

print(x1)
#col1 = im2col4test(x1, 5, 5, stride=1, pad=0)
col1 = im2col4test(x1, 2, 2, stride=1, pad=0)
print(col1.shape) # (9, 75)

x2 = np.random.rand(10, 3, 7, 7) # 데이터 10개
np.ones_like(x2)
col2 = im2col4test(x2, 5, 5, stride=1, pad=0)
print(col2.shape) # (90, 75)
'''

def col2im4test(col, input_shape, filter_h, filter_w, stride=1, pad=0):
    """(im2col과 반대) 2차원 배열을 입력받아 다수의 이미지 묶음으로 변환한다.

    Parameters
    ----------
    col : 2차원 배열(입력 데이터)
    input_shape : 원래 이미지 데이터의 형상（예：(10, 1, 28, 28)）
    filter_h : 필터의 높이
    filter_w : 필터의 너비
    stride : 스트라이드
    pad : 패딩

    Returns
    -------
    img : 변환된 이미지들
    """
    N, C, H, W = input_shape
    out_h = (H + 2*pad - filter_h)//stride + 1
    out_w = (W + 2*pad - filter_w)//stride + 1
    col = col.reshape(N, out_h, out_w, C, filter_h, filter_w).transpose(0, 3, 4, 5, 1, 2)

    img = np.zeros((N, C, H + 2*pad + stride - 1, W + 2*pad + stride - 1))
    for y in range(filter_h):
        y_max = y + stride*out_h
        for x in range(filter_w):
            x_max = x + stride*out_w
            img[:, :, y:y_max:stride, x:x_max:stride] += col[:, :, y, x, :, :]
            #img[:, :, y:y_max:stride, x:x_max:stride] = col[:, :, y, x, :, :]
            print("start", y, x)
            print(img)

    return img[:, :, pad:H + pad, pad:W + pad]

#dcol = np.arange(1, 65).reshape(8, 8) # 2차원 배열

#print(dcol)
col1 = im2col4test(x1, 2, 2, stride=1, pad=0)
#dx = col2im4test(dcol, (2, 2, 3, 3)   self.x.shape, FH, FW, self.stride, self.pad)
#dx = col2im4test(dcol, (2, 2, 3, 3), 2, 2, stride=1, pad=0)
dx = col2im4test(col1, (2, 2, 3, 3), 2, 2, stride=1, pad=0)
print(dx.shape) # (2, 2, 3, 3)
print(dx)



CNN 기반 학습 code

def im2col(input_data, filter_h, filter_w, stride=1, pad=0):
    """다수의 이미지를 입력받아 2차원 배열로 변환한다(평탄화).

    Parameters
    ----------
    input_data : 4차원 배열 형태의 입력 데이터(이미지 수, 채널 수, 높이, 너비)
    filter_h : 필터의 높이
    filter_w : 필터의 너비
    stride : 스트라이드
    pad : 패딩

    Returns
    -------
    col : 2차원 배열
    """
    N, C, H, W = input_data.shape
    out_h = (H + 2*pad - filter_h)//stride + 1
    out_w = (W + 2*pad - filter_w)//stride + 1

    img = np.pad(input_data, [(0,0), (0,0), (pad, pad), (pad, pad)], 'constant')
    col = np.zeros((N, C, filter_h, filter_w, out_h, out_w))

    for y in range(filter_h):
        y_max = y + stride*out_h
        for x in range(filter_w):
            x_max = x + stride*out_w
            col[:, :, y, x, :, :] = img[:, :, y:y_max:stride, x:x_max:stride]

    col = col.transpose(0, 4, 5, 1, 2, 3).reshape(N*out_h*out_w, -1)
    # (N, out_h, out_w, C, filter_h, filter_w)
    # column N*out_h*out_w , -1 로 정렬
    return col

    class Convolution:
    def __init__(self, W, b, stride=1, pad=0):
        self.W = W
        self.b = b
        self.stride = stride
        self.pad = pad

        # 중간 데이터（backward 시 사용）
        self.x = None
        self.col = None
        self.col_W = None

        # 가중치와 편향 매개변수의 기울기
        self.dW = None
        self.db = None


    def forward(self, x):
        FN, C, FH, FW = self.W.shape
        N, C, H, W = x.shape
        out_h = 1 + int((H + 2*self.pad - FH) / self.stride)
        out_w = 1 + int((W + 2*self.pad - FW) / self.stride)

        col = im2col(x, FH, FW, self.stride, self.pad)
        col_W = self.W.reshape(FN, -1).T

        out = np.dot(col, col_W) + self.b
        out = out.reshape(N, out_h, out_w, -1).transpose(0, 3, 1, 2)

        self.x = x
        self.col = col
        self.col_W = col_W

        return out

    def backward(self, dout):
        FN, C, FH, FW = self.W.shape
        dout = dout.transpose(0,2,3,1).reshape(-1, FN)

        self.db = np.sum(dout, axis=0)
        self.dW = np.dot(self.col.T, dout)
        self.dW = self.dW.transpose(1, 0).reshape(FN, C, FH, FW)

        dcol = np.dot(dout, self.col_W.T)
        dx = col2im(dcol, self.x.shape, FH, FW, self.stride, self.pad)

        return dx
class Pooling:
    def __init__(self, pool_h, pool_w, stride=1, pad=0):
        self.pool_h = pool_h
        self.pool_w = pool_w
        self.stride = stride
        self.pad = pad

        self.x = None
        self.arg_max = None

    def forward(self, x):
        N, C, H, W = x.shape
        out_h = int(1 + (H - self.pool_h) / self.stride)
        out_w = int(1 + (W - self.pool_w) / self.stride)

        col = im2col(x, self.pool_h, self.pool_w, self.stride, self.pad)
        col = col.reshape(-1, self.pool_h*self.pool_w)

        arg_max = np.argmax(col, axis=1)
        out = np.max(col, axis=1)
        out = out.reshape(N, out_h, out_w, C).transpose(0, 3, 1, 2)

        self.x = x
        self.arg_max = arg_max

        return out

    def backward(self, dout):
        dout = dout.transpose(0, 2, 3, 1)

        pool_size = self.pool_h * self.pool_w
        dmax = np.zeros((dout.size, pool_size))
        dmax[np.arange(self.arg_max.size), self.arg_max.flatten()] = dout.flatten()
        dmax = dmax.reshape(dout.shape + (pool_size,))

        dcol = dmax.reshape(dmax.shape[0] * dmax.shape[1] * dmax.shape[2], -1)
        dx = col2im(dcol, self.x.shape, self.pool_h, self.pool_w, self.stride, self.pad)

        return dx

import sys, os
sys.path.append(os.pardir)  # 부모 디렉터리의 파일을 가져올 수 있도록 설정
import pickle
import numpy as np
from collections import OrderedDict
#from common.layers import *
#from common.gradient import numerical_gradient


class SimpleConvNet:
    """단순한 합성곱 신경망

    conv - relu - pool - affine - relu - affine - softmax

    Parameters
    ----------
    input_size : 입력 크기（MNIST의 경우엔 784）
    hidden_size_list : 각 은닉층의 뉴런 수를 담은 리스트（e.g. [100, 100, 100]）
    output_size : 출력 크기（MNIST의 경우엔 10）
    activation : 활성화 함수 - 'relu' 혹은 'sigmoid'
    weight_init_std : 가중치의 표준편차 지정（e.g. 0.01）
        'relu'나 'he'로 지정하면 'He 초깃값'으로 설정
        'sigmoid'나 'xavier'로 지정하면 'Xavier 초깃값'으로 설정
    """
    def __init__(self, input_dim=(1, 28, 28),
                 conv_param={'filter_num':30, 'filter_size':5, 'pad':0, 'stride':1},
                 hidden_size=100, output_size=10, weight_init_std=0.01):
        filter_num = conv_param['filter_num']
        filter_size = conv_param['filter_size']
        filter_pad = conv_param['pad']
        filter_stride = conv_param['stride']
        input_size = input_dim[1]
        conv_output_size = (input_size - filter_size + 2*filter_pad) / filter_stride + 1
        pool_output_size = int(filter_num * (conv_output_size/2) * (conv_output_size/2))

        # 가중치 초기화
        self.params = {}
        self.params['W1'] = weight_init_std * \
                            np.random.randn(filter_num, input_dim[0], filter_size, filter_size)
        self.params['b1'] = np.zeros(filter_num)
        self.params['W2'] = weight_init_std * \
                            np.random.randn(pool_output_size, hidden_size)
        self.params['b2'] = np.zeros(hidden_size)
        self.params['W3'] = weight_init_std * \
                            np.random.randn(hidden_size, output_size)
        self.params['b3'] = np.zeros(output_size)

        # 계층 생성
        self.layers = OrderedDict()
        self.layers['Conv1'] = Convolution(self.params['W1'], self.params['b1'],
                                           conv_param['stride'], conv_param['pad'])
        self.layers['Relu1'] = Relu()
        self.layers['Pool1'] = Pooling(pool_h=2, pool_w=2, stride=2)
        self.layers['Affine1'] = Affine(self.params['W2'], self.params['b2'])
        self.layers['Relu2'] = Relu()
        self.layers['Affine2'] = Affine(self.params['W3'], self.params['b3'])

        self.last_layer = SoftmaxWithLoss()

    def predict(self, x):
        for layer in self.layers.values():
            x = layer.forward(x)

        return x

    def loss(self, x, t):
        """손실 함수를 구한다.
        Parameters
        ----------
        x : 입력 데이터
        t : 정답 레이블
        """
        y = self.predict(x)
        return self.last_layer.forward(y, t)

    def accuracy(self, x, t, batch_size=100):
        if t.ndim != 1 : t = np.argmax(t, axis=1)

        acc = 0.0

        for i in range(int(x.shape[0] / batch_size)):
            tx = x[i*batch_size:(i+1)*batch_size]
            tt = t[i*batch_size:(i+1)*batch_size]
            y = self.predict(tx)
            y = np.argmax(y, axis=1)
            acc += np.sum(y == tt)

        return acc / x.shape[0]

    def numerical_gradient(self, x, t):
        """기울기를 구한다（수치미분）.
        Parameters
        ----------
        x : 입력 데이터
        t : 정답 레이블
        Returns
        -------
        각 층의 기울기를 담은 사전(dictionary) 변수
            grads['W1']、grads['W2']、... 각 층의 가중치
            grads['b1']、grads['b2']、... 각 층의 편향
        """
        loss_w = lambda w: self.loss(x, t)

        grads = {}
        for idx in (1, 2, 3):
            grads['W' + str(idx)] = numerical_gradient(loss_w, self.params['W' + str(idx)])
            grads['b' + str(idx)] = numerical_gradient(loss_w, self.params['b' + str(idx)])

        return grads

    def gradient(self, x, t):
        """기울기를 구한다(오차역전파법).
        Parameters
        ----------
        x : 입력 데이터
        t : 정답 레이블
        Returns
        -------
        각 층의 기울기를 담은 사전(dictionary) 변수
            grads['W1']、grads['W2']、... 각 층의 가중치
            grads['b1']、grads['b2']、... 각 층의 편향
        """
        # forward
        self.loss(x, t)

        # backward
        dout = 1
        dout = self.last_layer.backward(dout)

        layers = list(self.layers.values())
        layers.reverse()
        for layer in layers:
            dout = layer.backward(dout)

        # 결과 저장
        grads = {}
        grads['W1'], grads['b1'] = self.layers['Conv1'].dW, self.layers['Conv1'].db
        grads['W2'], grads['b2'] = self.layers['Affine1'].dW, self.layers['Affine1'].db
        grads['W3'], grads['b3'] = self.layers['Affine2'].dW, self.layers['Affine2'].db

        return grads

    def save_params(self, file_name="params.pkl"):
        params = {}
        for key, val in self.params.items():
            params[key] = val
        with open(file_name, 'wb') as f:
            pickle.dump(params, f)

    def load_params(self, file_name="params.pkl"):
        with open(file_name, 'rb') as f:
            params = pickle.load(f)
        for key, val in params.items():
            self.params[key] = val

        for i, key in enumerate(['Conv1', 'Affine1', 'Affine2']):
            self.layers[key].W = self.params['W' + str(i+1)]
            self.layers[key].b = self.params['b' + str(i+1)]

def predict(self, x):
        for layer in self.layers.values():
            x = layer.forward(x)

        return x

def loss(self, x, t):
        """손실 함수를 구한다.
        Parameters
        ----------
        x : 입력 데이터
        t : 정답 레이블
        """
        y = self.predict(x)
        return self.last_layer.forward(y, t)

 def gradient(self, x, t):
        """기울기를 구한다(오차역전파법).
        Parameters
        ----------
        x : 입력 데이터
        t : 정답 레이블
        Returns
        -------
        각 층의 기울기를 담은 사전(dictionary) 변수
            grads['W1']、grads['W2']、... 각 층의 가중치
            grads['b1']、grads['b2']、... 각 층의 편향
        """
        # forward
        self.loss(x, t)

        # backward
        dout = 1
        dout = self.last_layer.backward(dout)

        layers = list(self.layers.values())
        layers.reverse()
        for layer in layers:
            dout = layer.backward(dout)

        # 결과 저장
        grads = {}
        grads['W1'], grads['b1'] = self.layers['Conv1'].dW, self.layers['Conv1'].db
        grads['W2'], grads['b2'] = self.layers['Affine1'].dW, self.layers['Affine1'].db
        grads['W3'], grads['b3'] = self.layers['Affine2'].dW, self.layers['Affine2'].db

        return grads

class Relu:
    def __init__(self):
        self.mask = None

    def forward(self, x):
        self.mask = (x <= 0)
        out = x.copy()
        out[self.mask] = 0

        return out

    def backward(self, dout):
        dout[self.mask] = 0
        dx = dout

        return dx
class Affine:
    def __init__(self, W, b):
        self.W = W
        self.b = b

        self.x = None
        self.original_x_shape = None
        # 가중치와 편향 매개변수의 미분
        self.dW = None
        self.db = None

    def forward(self, x):
        # 텐서 대응
        self.original_x_shape = x.shape
        x = x.reshape(x.shape[0], -1)
        self.x = x

        out = np.dot(self.x, self.W) + self.b

        return out

    def backward(self, dout):
        dx = np.dot(dout, self.W.T)
        self.dW = np.dot(self.x.T, dout)
        self.db = np.sum(dout, axis=0)

        dx = dx.reshape(*self.original_x_shape)  # 입력 데이터 모양 변경(텐서 대응)
        return dx

class SoftmaxWithLoss:
    def __init__(self):
        self.loss = None # 손실함수
        self.y = None    # softmax의 출력
        self.t = None    # 정답 레이블(원-핫 인코딩 형태)

    def forward(self, x, t):
        self.t = t
        self.y = softmax(x)
        self.loss = cross_entropy_error(self.y, self.t)

        return self.loss

    def backward(self, dout=1):
        batch_size = self.t.shape[0]
        if self.t.size == self.y.size: # 정답 레이블이 원-핫 인코딩 형태일 때
            dx = (self.y - self.t) / batch_size
        else:
            dx = self.y.copy()
            dx[np.arange(batch_size), self.t] -= 1
            dx = dx / batch_size

        return dx

class Trainer:
    """신경망 훈련을 대신 해주는 클래스
    """
    def __init__(self, network, x_train, t_train, x_test, t_test,
                 epochs=20, mini_batch_size=100,
                 optimizer='SGD', optimizer_param={'lr':0.01},
                 evaluate_sample_num_per_epoch=None, verbose=True):
        self.network = network
        self.verbose = verbose
        self.x_train = x_train
        self.t_train = t_train
        self.x_test = x_test
        self.t_test = t_test
        self.epochs = epochs
        self.batch_size = mini_batch_size
        self.evaluate_sample_num_per_epoch = evaluate_sample_num_per_epoch

        # optimzer
        optimizer_class_dict = {'sgd':SGD, 'momentum':Momentum, 'nesterov':Nesterov,
                                'adagrad':AdaGrad, 'rmsprpo':RMSprop, 'adam':Adam}
        self.optimizer = optimizer_class_dict[optimizer.lower()](**optimizer_param)

        self.train_size = x_train.shape[0]
        self.iter_per_epoch = max(self.train_size / mini_batch_size, 1)
        self.max_iter = int(epochs * self.iter_per_epoch)
        self.current_iter = 0
        self.current_epoch = 0

        self.train_loss_list = []
        self.train_acc_list = []
        self.test_acc_list = []

    def train_step(self):
        batch_mask = np.random.choice(self.train_size, self.batch_size)
        x_batch = self.x_train[batch_mask]
        t_batch = self.t_train[batch_mask]

        grads = self.network.gradient(x_batch, t_batch)
        self.optimizer.update(self.network.params, grads)

        loss = self.network.loss(x_batch, t_batch)
        self.train_loss_list.append(loss)
        if self.verbose: print("train loss:" + str(loss))

        if self.current_iter % self.iter_per_epoch == 0:
            self.current_epoch += 1

            x_train_sample, t_train_sample = self.x_train, self.t_train
            x_test_sample, t_test_sample = self.x_test, self.t_test
            if not self.evaluate_sample_num_per_epoch is None:
                t = self.evaluate_sample_num_per_epoch
                x_train_sample, t_train_sample = self.x_train[:t], self.t_train[:t]
                x_test_sample, t_test_sample = self.x_test[:t], self.t_test[:t]

            train_acc = self.network.accuracy(x_train_sample, t_train_sample)
            test_acc = self.network.accuracy(x_test_sample, t_test_sample)
            self.train_acc_list.append(train_acc)
            self.test_acc_list.append(test_acc)

            if self.verbose: print("=== epoch:" + str(self.current_epoch) + ", train acc:" + str(train_acc) + ", test acc:" + str(test_acc) + " ===")
        self.current_iter += 1

    def train(self):
        for i in range(self.max_iter):
            self.train_step()

        test_acc = self.network.accuracy(self.x_test, self.t_test)

        if self.verbose:
            print("=============== Final Test Accuracy ===============")
            print("test acc:" + str(test_acc))

class SGD:

    """확률적 경사 하강법（Stochastic Gradient Descent）"""

    def __init__(self, lr=0.001):
        self.lr = lr

    #params = 가중치 / grads = 기울기
    def update(self, params, grads):
        for key in params.keys():
            params[key] -= self.lr * grads[key]

class Momentum:

    """모멘텀 SGD"""

    def __init__(self, lr=0.001, momentum=0.9):
        self.lr = lr
        self.momentum = momentum
        self.v = None

    # v는 초기화x , update 호출시 매개변수와 같은 구조의 데이터 딕셔너리로 저장
    def update(self, params, grads):
        if self.v is None:
            self.v = {}
            for key, val in params.items():
                self.v[key] = np.zeros_like(val)

        for key in params.keys():
            self.v[key] = self.momentum*self.v[key] - self.lr*grads[key]
            params[key] += self.v[key]

class Nesterov:

    """Nesterov's Accelerated Gradient (http://arxiv.org/abs/1212.0901)"""
    # NAG는 모멘텀에서 한 단계 발전한 방법이다. (http://newsight.tistory.com/224)

    def __init__(self, lr=0.01, momentum=0.9):
        self.lr = lr
        self.momentum = momentum
        self.v = None

    def update(self, params, grads):
        if self.v is None:
            self.v = {}
            for key, val in params.items():
                self.v[key] = np.zeros_like(val)

        for key in params.keys():
            self.v[key] *= self.momentum
            self.v[key] -= self.lr * grads[key]
            params[key] += self.momentum * self.momentum * self.v[key]
            params[key] -= (1 + self.momentum) * self.lr * grads[key]

class RMSprop:

    """RMSprop"""

    def __init__(self, lr=0.01, decay_rate = 0.99):
        self.lr = lr
        self.decay_rate = decay_rate
        self.h = None

    def update(self, params, grads):
        if self.h is None:
            self.h = {}
            for key, val in params.items():
                self.h[key] = np.zeros_like(val)

        for key in params.keys():
            self.h[key] *= self.decay_rate
            self.h[key] += (1 - self.decay_rate) * grads[key] * grads[key]
            params[key] -= self.lr * grads[key] / (np.sqrt(self.h[key]) + 1e-7)

class AdaGrad:

    """AdaGrad"""

    def __init__(self, lr=0.01):
        self.lr = lr
        self.h = None

    def update(self, params, grads):
        if self.h is None:
            self.h = {}
            for key, val in params.items():
                self.h[key] = np.zeros_like(val)

        for key in params.keys():
            self.h[key] += grads[key] * grads[key]
            params[key] -= self.lr * grads[key] / (np.sqrt(self.h[key]) + 1e-7)
            # 1e-7 은 0으로 나누지 않게하는 값

class Adam:

    """Adam (http://arxiv.org/abs/1412.6980v8)"""

    def __init__(self, lr=0.001, beta1=0.9, beta2=0.999):
        self.lr = lr
        self.beta1 = beta1
        self.beta2 = beta2
        self.iter = 0
        self.m = None
        self.v = None

    def update(self, params, grads):
        if self.m is None:
            self.m, self.v = {}, {}
            for key, val in params.items():
                self.m[key] = np.zeros_like(val)
                self.v[key] = np.zeros_like(val)

        self.iter += 1
        lr_t  = self.lr * np.sqrt(1.0 - self.beta2**self.iter) / (1.0 - self.beta1**self.iter)

        for key in params.keys():
            #self.m[key] = self.beta1*self.m[key] + (1-self.beta1)*grads[key]
            #self.v[key] = self.beta2*self.v[key] + (1-self.beta2)*(grads[key]**2)
            self.m[key] += (1 - self.beta1) * (grads[key] - self.m[key])
            self.v[key] += (1 - self.beta2) * (grads[key]**2 - self.v[key])

            params[key] -= lr_t * self.m[key] / (np.sqrt(self.v[key]) + 1e-7)

            #unbias_m += (1 - self.beta1) * (grads[key] - self.m[key]) # correct bias
            #unbisa_b += (1 - self.beta2) * (grads[key]*grads[key] - self.v[key]) # correct bias
            #params[key] += self.lr * unbias_m / (np.sqrt(unbisa_b) + 1e-7)

def softmax(x):
    if x.ndim == 2:
        x = x.T
        x = x - np.max(x, axis=0)
        y = np.exp(x) / np.sum(np.exp(x), axis=0)
        return y.T

    x = x - np.max(x) # 오버플로 대책
    return np.exp(x) / np.sum(np.exp(x))

def cross_entropy_error(y, t):
    if y.ndim == 1:
        t = t.reshape(1, t.size)
        y = y.reshape(1, y.size)

    # 훈련 데이터가 원-핫 벡터라면 정답 레이블의 인덱스로 반환
    if t.size == y.size:
        t = t.argmax(axis=1)

    batch_size = y.shape[0]
    return -np.sum(np.log(y[np.arange(batch_size), t] + 1e-7)) / batch_size

def col2im(col, input_shape, filter_h, filter_w, stride=1, pad=0):
    """(im2col과 반대) 2차원 배열을 입력받아 다수의 이미지 묶음으로 변환한다.

    Parameters
    ----------
    col : 2차원 배열(입력 데이터)
    input_shape : 원래 이미지 데이터의 형상（예：(10, 1, 28, 28)）
    filter_h : 필터의 높이
    filter_w : 필터의 너비
    stride : 스트라이드
    pad : 패딩

    Returns
    -------
    img : 변환된 이미지들
    """
    N, C, H, W = input_shape
    out_h = (H + 2*pad - filter_h)//stride + 1
    out_w = (W + 2*pad - filter_w)//stride + 1
    col = col.reshape(N, out_h, out_w, C, filter_h, filter_w).transpose(0, 3, 4, 5, 1, 2)

    img = np.zeros((N, C, H + 2*pad + stride - 1, W + 2*pad + stride - 1))
    for y in range(filter_h):
        y_max = y + stride*out_h
        for x in range(filter_w):
            x_max = x + stride*out_w
            img[:, :, y:y_max:stride, x:x_max:stride] += col[:, :, y, x, :, :]

    return img[:, :, pad:H + pad, pad:W + pad]

# coding: utf-8
import sys, os
sys.path.append(os.pardir)  # 부모 디렉터리의 파일을 가져올 수 있도록 설정
import numpy as np
import matplotlib.pyplot as plt
#from dataset.mnist import load_mnist
#from simple_convnet import SimpleConvNet
#from common.trainer import Trainer

# 데이터 읽기
#(x_train, t_train), (x_test, t_test) = load_mnist(flatten=False)
import tensorflow as tf
(x_train,t_train),(x_test,t_test) = tf.keras.datasets.mnist.load_data()
x_test = x_test / 255
x_train = x_train / 255
x_train = x_train.reshape(x_train.shape[0], 1, 28, 28)
x_test = x_test.reshape(x_test.shape[0], 1, 28, 28)

# one hot encode y data
#y_train = tf.keras.utils.to_categorical(y_train, 10)
#y_test = tf.keras.utils.to_categorical(y_test, 10)


# 시간이 오래 걸릴 경우 데이터를 줄인다.
#x_train, t_train = x_train[:5000], t_train[:5000]
#x_test, t_test = x_test[:1000], t_test[:1000]

max_epochs = 20

network = SimpleConvNet(input_dim=(1,28,28),
                        conv_param = {'filter_num': 30, 'filter_size': 5, 'pad': 0, 'stride': 1},
                        hidden_size=100, output_size=10, weight_init_std=0.01)

trainer = Trainer(network, x_train, t_train, x_test, t_test,
                  epochs=max_epochs, mini_batch_size=100,
                  optimizer='Adam', optimizer_param={'lr': 0.001},
                  evaluate_sample_num_per_epoch=1000)
trainer.train()

# 매개변수 보존
network.save_params("params.pkl")
print("Saved Network Parameters!")

# 그래프 그리기
markers = {'train': 'o', 'test': 's'}
x = np.arange(max_epochs)
plt.plot(x, trainer.train_acc_list, marker='o', label='train', markevery=2)
plt.plot(x, trainer.test_acc_list, marker='s', label='test', markevery=2)
plt.xlabel("epochs")
plt.ylabel("accuracy")
plt.ylim(0, 1.0)
plt.legend(loc='lower right')
plt.show()

출력 3 x 3 2개

05.CNN_intro_20230724.pdf

2.01MB

Deep_learning_from_Scratch_ch07.ipynb

4.20MB

DR-01408_박성호_컴퓨터비전응용_2차시.ipynb

0.05MB
