ep.45 인공신경망(Artificial Neural Network)

2024.9.9



인공신경망(Artificial Neural Network)

• 인간 두뇌에 대한 계산적 모델을 통해 인공지능을 구현하려는 분야
• 인간의 뇌 구조를 모방: 뉴런과 뉴런 사이에는 전기신호를 통해 정보를 전달

생물학적 신경세포와 인공신경망 비교

• 신경세포(Neuron)
  • 수상돌기(樹狀突起, Dendrite) : 다른 신경세포의 축색돌기와 연결되어 전기화학적 신호를 받아들이는 부위
  • 축색돌기(軸索突起, Axon) : 수신한 전기화학적 신호의 합성결과 값이 특정 임계값이 이상이면 신호를 내보는 부위
  • 신경연접(神經連接, Synapse) : 수상돌기와 축색돌기 연결 부위, 전달되는 신호의 증폭 또는 감쇄

• 인공 뉴런(Artificial Neuron)
  • 신경세포 구조를 단순화하여 모델링한 구조
  • 노드(Node)와 엣지(Edge)로 표현
  • 하나의 노드안에서 입력(Inputs)와 가중치(Weights)를 곱하고 더하는 선형구조(linear)
  • 활성화 함수(activation function)를 통한 비선형 구조(non-linear) 표현 가능
• 인공 신경망(Artificial Neural Network)
  • 여러 개의 인공뉴런들이 모여 연결된 형태
  • 뉴런들이 모인 하나의 단위를 층(layer)이라고 하고, 여러 층(multi layer)으로 이루어질 수 있음
  • ex) 입력층(input layer), 은닉층(hidden layer), 출력층(output layer)

딥러닝 프레임워크(Deep Learning Framework)

텐서플로우(Tensorflow)

• 가장 널리 쓰이는 딥러닝 프레임워크 중 하나
• 구글이 주도적으로 개발하는 플랫폼
• 파이썬, C++ API를 기본적으로 제공하고, 자바스크립트(JavaScript), 자바(Java), 고(Go), 스위프트(Swift) 등 다양한 프로그래밍 언어를 지원
• tf.keras를 중심으로 고수준 API 통합 (2.x 버전)
• TPU(Tensor Processing Unit) 지원
  • TPU는 GPU보다 전력을 적게 소모, 경제적
  • 일반적으로 32비트(float32)로 수행되는 곱셈 연산을 16비트(float16)로 낮춤

케라스(Keras)

• 파이썬으로 작성된 고수준 신경망 API로 TensorFlow, CNTK, 혹은 Theano와 함께 사용 가능
• 사용자 친화성, 모듈성, 확장성을 통해 빠르고 간편한 프로토타이핑 가능
• 컨볼루션 신경망, 순환 신경망, 그리고 둘의 조합까지 모두 지원
• CPU와 GPU에서 매끄럽게 실행

딥러닝 데이터 표현과 연산

• 데이터 표현을 위한 기본 구조로 텐서(tensor)를 사용
• 텐서는 데이터를 담기위한 컨테이너(container)로서 일반적으로 수치형 데이터를 저장

텐서(Tensor)

• Rank: 축의 개수
• Shape: 형상(각 축에 따른 차원 개수)
• Type: 데이터 타입

import numpy as np
import tensorflow as tf

0D Tensor(Scalar)

• 하나의 숫자를 담고 있는 텐서(tensor)
• 축과 형상이 없음

t0 = tf.constant(1)
print(t0)
print(tf.rank(t0))

1D Tensor(Vector)

• 값들을 저장한 리스트와 유사한 텐서
• 하나의 축이 존재

t1 = tf.constant([1,2,3])
print(t1)
print(tf.rank(t1))

2D Tensor(Matrix)

• 행렬과 같은 모양으로 두개의 축이 존재
• 일반적인 수치, 통계 데이터셋이 해당
• 주로 샘플(samples)과 특성(features)을 가진 구조로 사용

t2 = tf.constant([[1,2,3],
                  [4,5,6,],
                  [7,8,9]])
print(t2)
print(tf.rank(t2))

3D Tensor

• 큐브(cube)와 같은 모양으로 세개의 축이 존재
• 데이터가 연속된 시퀀스 데이터나 시간 축이 포함된 시계열 데이터에 해당
• 주식 가격 데이터셋, 시간에 따른 질병 발병 데이터 등이 존재
• 주로 샘플(samples), 타임스텝(timesteps), 특성(features)을 가진 구조로 사용

t3 = tf.constant([[[1,2,3],
                   [4,5,6],
                   [7,8,9,]],
                   [[1,2,3],
                   [4,5,6],
                   [7,8,9,]]])
print(t3)
print(tf.rank(t3))

4D Tensor

• 4개의 축
• 컬러 이미지 데이터가 대표적인 사례 (흑백 이미지 데이터는 3D Tensor로 가능)
• 주로 샘플(samples), 높이(height), 너비(width), 컬러 채널(channel)을 가진 구조로 사용

5D Tensor

• 5개의 축
• 비디오 데이터가 대표적인 사례
• 주로 샘플(samples), 프레임(frames), 높이(height), 너비(width), 컬러 채널(channel)을 가진 구조로 사용

텐서 데이터 타입

• 텐서의 기본 dtype
  • 정수형 텐서: int32
  • 실수형 텐서: float32
  • 문자열 텐서: string
• int32, float32, string 타입 외에도 float16, int8 타입 등이 존재
• 연산시 텐서의 타입 일치 필요
• 타입변환에는 tf.cast() 사용

# 정수형 텐서
i = tf.constant(2)
print(i)

# 실수형 텐서
f = tf.constant(2.)
print(f)

# 문자열 텐서
s = tf.constant('park')
print(s)

# 기본이 32비트
# 16비트인 경우 type을 지정함
f16 = tf.constant(2.,dtype=tf.float16)
print(f16)

# 기본이 32비트
# 8비트인 경우 type을 지정함
i8 = tf.constant(2,dtype=tf.int8)
print(i8)

# type이 16비트에서 32비트 변경됨
f32 = tf.cast(f16,tf.float32)
print(f32)

# type이 8비트에서 32비트 변경됨
i32 = tf.cast(i8, tf.int32)
print(i32)

텐서 연산

# + 연사자, add 메쏘드 둘 다 사용가능
# - 연사자, sub 메쏘드 둘 다 사용가능
print(tf.constant(2) + tf.constant(2))
print(tf.constant(2) - tf.constant(2))
print(tf.add(tf.constant(2),tf.constant(2)))
print(tf.subtract(tf.constant(2),tf.constant(2)))

# * 연사자, multiply 메쏘드 둘 다 사용가능
# / 연사자, divide 메쏘드 둘 다 사용가능
print(tf.constant(2) * tf.constant(2))
print(tf.constant(2) / tf.constant(2))
print(tf.multiply(tf.constant(2),tf.constant(2)))
print(tf.divide(tf.constant(2),tf.constant(2)))

# 정수와 실수는 연산이 되지않음
# 다른 언어에서는 내부적으로 Casting 되지만 텐서플로우는 type이 맞아야 함
print(tf.constant(2) + tf.constant(2.2))  ## 안되는 예시

#int32에서 float32로 형변환 후 연산
print(tf.cast(tf.constant(2),tf.float32) + tf.constant(2.2))

딥러닝 구조 및 학습

• 딥러닝 구조와 학습에 필요한 요소
  • 모델(네트워크)를 구성하는 레이어(layer)
  • 입력 데이터와 그에 대한 목적(결과)
  • 학습시에 사용할 피드백을 정의하는 손실 함수(loss function)
  • 학습 진행 방식을 결정하는 옵티마이저(optimizer)

레이어(Layer)

• 신경망의 핵심 데이터 구조
• 하나 이상의 텐서를 입력받아 하나 이상의 텐서를 출력하는 데이터 처리 모듈
• 상태가 없는 레이어도 있지만, 대부분 가중치(weight)라는 레이어 상태를 가짐
• 가중치는 확률적 경사 하강법에 의해 학습되는 하나 이상의 텐서

• Keras에서 사용되는 주요 레이어
  • Dense
  • Activation
  • Flatten
  • Input

from tensorflow.keras.layers import Dense, Activation,Flatten,Input

Dense

• 완전연결계층(Fully-Connected Layer)
• 노드수(유닛수), 활성화 함수(activation) 등을 지정
• name을 통한 레이어간 구분 가능
• 가중치 초기화(kernel_initializer)
  • 신경망의 성능에 큰 영향을 주는 요소
  • 보통 가중치의 초기값으로 0에 가까운 무작위 값 사용
  • 특정 구조의 신경망을 동일한 학습 데이터로 학습시키더라도, 가중치의 초기값에 따라 학습된 신경망의 성능 차이가 날 수 있음
  • 오차역전파 알고리즘은 기본적으로 경사하강법을 사용하기 때문에 최적해가 아닌 지역해에 빠질 가능성이 있음
  • Keras에서는 기본적으로 Glorot uniform 가중치(Xavier 분포 초기화), zeros bias로 초기화
  • kernel_initializer 인자를 통해 다른 가중치 초기화 지정 가능
  • Keras에서 제공하는 가중치 초기화 종류: https://keras.io/api/layers/initializers/

Keras documentation: Layer weight initializers



Dense(10,activation='softmax')

Dense(10, activation='relu',name = 'Dense Layer')

Dense(10,kernel_initializer='he_normal',name='Dense Layer')

Activation

• Dense layer에서 미리 활성화 함수를 지정할 수도 있지만 필요에 따라 별도 레이어를 만들어줄 수 있음
• Keras에서 제공하는 활성화 함수(activation function) 종류: https://keras.io/ko/activations/

dense = Dense(10,activation='relu', name='Dense Layer')
Activation(dense)

Flatten

• 배치 크기(또는 데이터 크기)를 제외하고 데이터를 1차원으로 쭉 펼치는 작업
• 예시)   (128, 3, 2, 2) -> (128, 12)

Flatten(input_shape=(128,3,2,2))

Input

• 모델의 입력을 정의
• shape, dtype을 포함
• 하나의 모델은 여러 개의 입력을 가질 수 있음
• summary() 메소드를 통해서는 보이지 않음

Input(shape=(28,28), dtype=tf.float32)

Input(shape=(8,), dtype = tf.int32)

모델(Model)

• 딥러닝 모델은 레이어로 만들어진 비순환 유향 그래프(Directed Acyclic Graph, DAG) 구조

모델 구성

• Sequential()
• 서브클래싱(Subclassing)
• 함수형 API

Sequential()

• 모델이 순차적인 구조로 진행할 때 사용
• 간단한 방법
  • Sequential 객체 생성 후,add()를 이용한 방법
  • Sequential 인자에 한번에 추가 방법
• 다중 입력 및 출력이 존재하는 등의 복잡한 모델을 구성할 수 없음

from tensorflow.keras.layers import Dense, Input, Flatten
from tensorflow.keras.models import Sequential, Model
from tensorflow.keras.utils import plot_model

model = Sequential()
model.add(Input(shape=(784,)))
model.add(Dense(300,activation='relu'))
model.add(Dense(100,activation='relu'))
model.add(Dense(10,activation='softmax'))
model.summary()

plot_model(model)

model = Sequential([Input(shape=(784,),name='input'),
                   Dense(300, activation='relu',name='Dense1'),
                   Dense(100, activation='relu',name = 'Dense2'),
                   Dense(10, activation='softmax',name='output')])
model.summary()

plot_model(model)

함수형 API

• 가장 권장되는 방법
• 모델을 복잡하고, 유연하게 구성 가능
• 다중 입출력을 다룰 수 있음

inputs = Input(shape=(28,28,1))
x = Flatten(input_shape=(28,28,1))(inputs)
x = Dense(300, activation='relu')(x)
x = Dense(100, activation='relu')(x)
x = Dense(10, activation='softmax')(x)

model = Model(inputs=inputs, outputs=x)
model.summary()

plot_model(model)

from tensorflow.keras.layers import Concatenate

input_layer = Input(shape=(784,))
hidden1 = Dense(100, activation='relu')(input_layer)
hidden2 = Dense(30, activation='relu')(hidden1)
concat = Concatenate()([input_layer, hidden2])
output = Dense(1)(concat)

model = Model(inputs = [input_layer],outputs=[output])
model.summary()

plot_model(model)

input_1 = Input(shape=(10,10),name = 'input_1')
input_1 = Flatten(input_shape=(10,10))(input_1)

input_2 = Input(shape=(10,28),name = 'input_2')
input_2 = Flatten(input_shape=(10,28))(input_2)

hidden1 = Dense(100,activation='relu')(input_2)
hidden2 = Dense(10,activation='relu')(hidden1)
concat = Concatenate()([input_1,hidden2])
output = Dense(1, activation='sigmoid',name = 'output')(concat)

model = Model(inputs=[input_1,input_2],outputs=[output])
model.summary()

plot_model(model)

input_ = Input(shape=(10,10),name='input_')
input_ = Flatten(input_shape=(10,10))(input_)
hidden1 = Dense(100,activation='relu')(input_)
hidden2 = Dense(10,activation='relu')(hidden1)
output = Dense(1,activation='sigmoid',name='main_output')(hidden2)
sub_out = Dense(1, name='sum_output')(hidden2)

model = Model(inputs=[input_],outputs=[output,sub_out])
model.summary()

plot_model(model)

input_1 = Input(shape=(10,10),name='input_1')
input_1 = Flatten(input_shape=(10,10))(input_1)
input_2 = Input(shape=(10,28),name='input_2')
input_2 = Flatten(input_shape=(10,28))(input_2)
hidden1 = Dense(100, activation='relu')(input_2)
hidden2 = Dense(10,activation='relu')(hidden1)
concat = Concatenate()([input_1,hidden2])
output = Dense(1, activation='sigmoid', name='main_output')(concat)
sub_out = Dense(1, name='sum_output')(hidden2)

model = Model(inputs=[input_1,input_2],outputs = [output,sub_out])
model.summary()

plot_model(model)

서브클래싱(Subclassing)

• 커스터마이징에 최적화된 방법
• Model 클래스를 상속받아 Model이 포함하는 기능을 사용할 수 있음
  • fit(), evaluate(), predict()
  • save(), load()
• 주로 call() 메소드안에서 원하는 계산 가능
  • for, if, 저수준 연산 등
• 권장되는 방법은 아니지만 어떤 모델의 구현 코드를 참고할 때, 해석할 수 있어야함

class MyModel(Model):
    def __init__(self,units=30, activation='relu',**kwargs):
        super(MyModel,self).__init__(**kwargs)
        self.dense_layer1 = Dense(300, activation=activation)
        self.dense_layer2 = Dense(100, activation=activation)
        self.dense_layer3 = Dense(units, activation=activation)
        self.dense_layer = Dense(10, activation='softmax')

    def call(self, inputs):
        x = self.dense_layer1(inputs)
        x = self.dense_layer2(x)
        x = self.dense_layer3(x)
        x = self.output_layer(x)
        return x

모델 가중치 확인

inputs = Input(shape=(20,20,1))
x = Flatten(input_shape = (28,28,1))(inputs)
x = Dense(300, activation='relu')(x)
x = Dense(100, activation='relu')(x)
x = Dense(10, activation='softmax')(x)

model = Model(inputs=inputs,outputs = x)
model.summary()

model.layers

hidden_2 = model.layers[2]
hidden_2.name

#model.get_layer('dense_19') is hidden_2

model.get_layer('dense_39') is hidden_2

weights, biases = hidden_2.get_weights()
print(weights.shape)
print(biases.shape)

print(weights)

print(biases)

모델 컴파일(compile)

• 모델을 구성한 후, 사용할 손실 함수(loss function), 옵티마이저(optimizer)를 지정

model.compile(loss='sparse_categorrical_crossentropy',
              optimizer='sgd',
              metrics=['accuracy'])

손실 함수(Loss Function)

• 학습이 진행되면서 해당 과정이 얼마나 잘 되고 있는지 나타내는 지표
• 모델이 훈련되는 동안 최소화될 값으로 주어진 문제에 대한 성공 지표
• 손실 함수에 따른 결과를 통해 학습 파라미터를 조정
• 최적화 이론에서 최소화 하고자 하는 함수
• 미분 가능한 함수 사용
• Keras에서 주요 손실 함수 제공
  • sparse_categorical_crossentropy: 클래스가 배타적 방식으로 구분, 즉 (0, 1, 2, ..., 9)와 같은 방식으로 구분되어 있을 때 사용
  • categorical_cross_entropy: 클래스가 원-핫 인코딩 방식으로 되어 있을 때 사용
  • binary_crossentropy: 이진 분류를 수행할 때 사용

평균절대오차(Mean Absolute Error, MAE)

• 오차가 커져도 손실함수가 일정하게 증가
• 이상치(Outlier)에 강건함(Robust)
  • 데이터에서 [입력 - 정답] 관계가 적절하지 않은 것이 있을 경우에, 좋은 추정을 하더라도 오차가 발생하는 경우가 발생
  • 해당 이상치에 해당하는 지점에서 손실 함수의 최소값으로 가는 정도의 영향력이 크지 않음
• 회귀 (Regression)에 많이 사용

평균제곱오차(Mean Squared Error, MSE)

• 가장 많이 쓰이는 손실 함수 중 하나
• 오차가 커질수록 손실함수가 빠르게 증가
  • 정답과 예측한 값의 차이가 클수록 더 많은 페널티를 부여
• 회귀 (Regression)에 쓰임

손실함수 MAE와 MSE 비교

원-핫 인코딩(One-Hot Encoding)

• 범주형 변수를 표현할 때 사용
• 가변수(Dummy Variable)이라고도 함
• 정답인 레이블을 제외하고 0으로 처리

교차 엔트로피 오차(Cross Entropy Error, CEE)

• 이진 분류(Binary Classification), 다중 클래스 분류(Multi Class Classification)
• 소프트맥스(softmax)와 원-핫 인코딩(ont-hot encoding) 사이의 출력 간 거리를 비교
• 정답인 클래스에 대해서만 오차를 계산
• 정답을 맞추면 오차가 0, 틀리면 그 차이가 클수록 오차가 무한히 커짐
• y=log(x)
  • x가 1에 가까울수록 0에 가까워짐
  • x가 0에 가까울수록 y값은 무한히 커짐

옵티마이저(Optimizer)

• 손실 함수를 기반으로 모델이 어떻게 업데이트되어야 하는지 결정 (특정 종류의 확률적 경사 하강법 구현)
• Keras에서 여러 옵티마이저 제공
  • keras.optimizer.SGD(): 기본적인 확률적 경사 하강법
  • keras.optimizer.Adam(): 자주 사용되는 옵티마이저
  • Keras에서 사용되는 옵티마이저 종류: https://keras.io/ko/optimizers/
• 보통 옵티마이저의 튜닝을 위해 따로 객체를 생성하여 컴파일

볼록함수(Convex Function)와 비볼록함수(Non-Convex Function)

• 볼록함수(Convex Function)
  • 어떤 지점에서 시작하더라도 최적값(손실함수가 최소로하는 점)에 도달할 수 있음
• 비볼록함수(Non-Convex Function)
  • 비볼록 함수는 시작점 위치에 따라 다른 최적값에 도달할 수 있음

경사하강법(Gradient Decent)

• 미분과 기울기
  • 스칼라를 벡터로 미분한 것

• 변화가 있는 지점에서는 미분값이 존재하고, 변화가 없는 지점은 미분값이 0
• 미분값이 클수록 변화량이 크다는 의미

• 경사하강법의 과정
• 경사하강법은 한 스텝마다의 미분값에 따라 이동하는 방향을 결정
• f(x)의 값이 변하지 않을 때까지 반복

• 즉, 미분값이 0인 지점을 찾는 방법

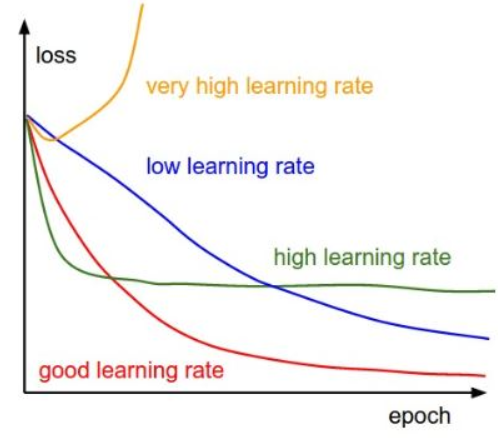

학습률(learning rate)

• 적절한 학습률을 지정해야 최저점에 잘 도달할 수 있음
• 학습률이 너무 크면 발산하고, 너무 작으면 학습이 오래 걸리거나 최저점에 도달하지 않음

안장점(Saddle Point)

• 기울기가 0이지만 극값이 되지 않음
• 경사하강법은 안장점에서 벗어나지 못함

지표(Metrics)

• 모니터링할 지표
• mae나 accuracy 사용
• 줄여서 acc로도 사용 가능
• Keras에서 사용되는 지표 종류: https://keras.io/ko/metrics/

모델 학습, 평가 및 예측

• fit()
  • x: 학습 데이터
  • y: 학습 데이터 정답 레이블
  • epochs: 학습 회수
  • batch_size: 단일 배치에 있는 학습 데이터의 크기
  • validation_data: 검증을 위한 데이터
• evaluate()
  • 테스트 데이터를 이용한 평가
• predict()
  • 임의의 데이터를 사용해 예측

오차역전파 (Backpropagation)

• 오차역전파 알고리즘
  • 학습 데이터로 정방향(forward) 연산을 통해 손실함수 값(loss)을 구함
  • 각 layer별로 역전파학습을 위해 중간값을 저장
  • 손실함수를 학습 파라미터(가중치, 편향)로 미분하여 마지막 layer로부터 앞으로 하나씩 연쇄법칙을 이용하여 미분
  • 각 layer를 통과할 때마다 저장된 값을 이용
  • 오류(error)를 전달하면서 학습 파라미터를 조금씩 갱신
• 오차역전파 학습의 특징
  • 손실함수를 통한 평가를 한 번만 하고, 연쇄법칙을 이용한 미분을 활용하기 때문에 학습 소요시간이 매우 단축
  • 미분을 위한 중간값을 모두 저장하기 때문에 메모리를 많이 사용
• 신경망 학습에 있어서 미분가능의 중요성
  • 경사하강법(Gradient Descent)에서 손실 함수(cost function)의 최소값, 즉, 최적값을 찾기 위한 방법으로 미분을 활용
  • 미분을 통해 손실 함수의 학습 매개변수(trainable parameter)를 갱신하여 모델의 가중치의 최적값을 찾는 과정

• 오차역전파의 직관적 이해
  • 학습을 진행하면서, 즉 손실함수의 최소값(minimum)을 찾아가는 과정에서 가중치 또는 편향의 변화에 따라 얼마나 영향을 받는지 알 수 있음

MNIST 딥러닝 모델 예제

• 손으로 쓴 숫자들로 이루어진 이미지 데이터셋
• 기계 학습 분야의 트레이닝 및 테스트에 널리 사용되는 데이터
• keras.datasets에 기본으로 포함되어 있는 데이터셋

모듈 임포트

import tensorflow as tf
from tensorflow.keras.datasets.mnist import load_data
from tensorflow.keras.models import Sequential
from tensorflow.keras import models
from tensorflow.keras.layers import Dense, Input,Flatten
from tensorflow.keras.utils import to_categorical, plot_model

from sklearn.model_selection import train_test_split
import numpy as np
import matplotlib.pyplot as plt
plt.style.use('seaborn-white')

데이터 로드 및 전처리

• MNIST 데이터셋을 로드
• Train Data 중, 30%를 검증 데이터(validation data)로 사용

tf.random.set_seed(111)

(x_train_full,y_train_full),(x_test,y_test) = load_data(path='mnist.npz')
x_train,x_val,y_train,y_val = train_test_split(x_train_full,y_train_full,
                                               test_size=0.3,            # validation data 설정
                                               random_state=111)

num_x_train = (x_train.shape[0])
num_x_val = (x_val.shape[0])
num_x_test = (x_test.shape[0])

print('학습 데이터 : {}\t레이블: {}'.format(x_train_full.shape,y_train_full.shape))
print('학습 데이터 : {}\t레이블: {}'.format(x_train.shape,y_train.shape))
print('검증 데이터 : {}\t레이블: {}'.format(x_val.shape,y_val.shape))
print('테스트 데이터 : {}\t레이블: {}'.format(x_test.shape,y_test.shape))

num_sample = 5
random_idxs = np.random.randint(60000, size=num_sample)

plt.figure(figsize=(15,3))
for i,idx in enumerate(random_idxs):
    img = x_train_full[idx,:]
    label = y_train_full[idx]

    plt.subplot(1, len(random_idxs), i+1)
    plt.imshow(img)
    plt.title('index: {}, Label: {}'.format(idx, label))

x_train = x_train/255.
x_val = x_val/255.
x_test = x_test/255.

y_train = to_categorical(y_train)
y_val = to_categorical(y_val)
y_test = to_categorical(y_test)

모델 구성(Sequential)

model = Sequential([Input(shape=(28,28),name = 'input'),
                    Flatten(input_shape=[28,28], name='flatten'),
                    Dense(100, activation='relu', name='dense1'),
                    Dense(64, activation='relu', name='dense2'),
                    Dense(32, activation='relu', name='dense3'),
                    Dense(10, activation='softmax', name='output')])
model.summary()

plot_model(model)

plot_model(model,show_shapes=True)

모델 컴파일 및 학습

model.compile(loss='categorical_crossentropy',
              optimizer='sgd',
              metrics=['accuracy'])

history = model.fit(x_train,y_train,
                    #epochs=50,
                    epochs=10,
                    batch_size=128,
                    validation_data=(x_val,y_val))

history.history.keys()

history_dict = history.history

loss = history_dict['loss']
val_loss = history_dict['val_loss']

epochs = range(1,len(loss)+1)
fig = plt.figure(figsize=(12,5))


ax1 = fig.add_subplot(1,2,1)
ax1.plot(epochs,loss,color='blue',label='train_loss')
ax1.plot(epochs,val_loss,color='red',label='val_loss')
ax1.set_title('Train and Validation Loss')
ax1.set_xlabel('Epochs')
ax1.set_ylabel('Loss')
ax1.grid()
ax1.legend()

accuracy = history_dict['accuracy']
val_accuracy = history_dict['val_accuracy']

ax2 = fig.add_subplot(1,2,2)
ax2.plot(epochs,accuracy,color='blue',label='train_accuracy')
ax2.plot(epochs,val_accuracy,color='red',label='val_accuracy')
ax2.set_title('Train and Validation accuracy')
ax2.set_xlabel('Epochs')
ax2.set_ylabel('accuracy')
ax2.grid()
ax2.legend()

모델 평가 및 예측

model.evaluate(x_test, y_test)

pred_ys = model.predict(x_test)
print(pred_ys.shape)

np.set_printoptions(precision=7)
print(pred_ys[0])

arg_pred_y = np.argmax(pred_ys,axis=1)

plt.imshow(x_test[0])
plt.title('Predicted label: {}'.format(arg_pred_y[0]))
plt.show()

• 혼동 행렬 (Confusion Matrix)

from sklearn.metrics import classification_report, confusion_matrix
import seaborn as sns
sns.set(style='white')

plt.figure(figsize=(8,8))
cm = confusion_matrix(np.argmax(y_test, axis=1), np.argmax(pred_ys, axis=1))
sns.heatmap(cm, annot=True, fmt='d', cmap='Blues')
plt.xlabel('Predicted Label')
plt.ylabel('True Label')
plt.show()

• 분류 보고서

print(classification_report(np.argmax(y_test, axis=-1), np.argmax(pred_ys, axis=-1)))

모델 저장과 복원

• save()
• load_model()
• Sequencial API, 함수형 API에서는 모델의 저장 및 로드가 가능하지만 서브클래싱 방식으로는 할 수 없음
• 서브클래싱 방식은 save_weights()와 load_weights()를 이용해 모델의 파라미터만 저장 및 로드
• JSON 형식
  • model.to_json() (저장)
  • tf.keras.models.model_from_json(file_path) (복원)
• YAML로 직렬화
  • model.to_yaml() (저장)
  • tf.keras.models.model_from_yaml(file_path) (복원)

model.save('keras_mnist_model.h5')

loaded_model = models.load_model('keras_mnist_model.h5')
loaded_model.summary()

pred_ys2 = loaded_model.predict(x_test)
print(pred_ys2.shape)

np.set_printoptions(precision=7)
print(pred_ys2[0])

arg_pred_y2 = np.argmax(pred_ys2,axis=1)

plt.imshow(x_test[0])
plt.title('Predicted label: {}'.format(arg_pred_y2[0]))
plt.show()

콜백 (Callbacks)

• fit() 함수의 callbacks 매개변수를 사용하여 케라스가 훈련의 시작이나 끝에 호출할 객체 리스트를 지정할 수 있음
• 여러 개 사용 가능
• ModelCheckpoint
  • tf.keras.callbacks.ModelCheckpoint
  • 정기적으로 모델의 체크포인트를 저장하고, 문제가 발생할 때 복구하는데 사용
• EarlyStopping
  • tf.keras.callbacks.EarlyStopping
  • 검증 성능이 한동안 개선되지 않을 경우 학습을 중단할 때 사용
• LearningRateSchduler
  • tf.keras.callbacks.LearningRateSchduler
  • 최적화를 하는 동안 학습률(learning_rate)를 동적으로 변경할 때 사용
• TensorBoard
  • tf.keras.callbacks.TensorBoard
  • 모델의 경과를 모니터링할 때 사용

from tensorflow.keras.callbacks import ModelCheckpoint, EarlyStopping, LearningRateScheduler, TensorBoard

ModelCheckpoint

check_point_cb = ModelCheckpoint('keras_mnist_model.keras')
history = model.fit(x_train, y_train, epochs=10,
                    callbacks=[check_point_cb])

최상의 모델만을 저장: save_best_only=True

check_point_cb = ModelCheckpoint('keras_mnist_model.keras',save_best_only=True)
history = model.fit(x_train, y_train, epochs=10,
                    validation_data = (x_val,y_val),
                    callbacks=[check_point_cb])

EarlyStopping

• 일정 patience 동안 검증 세트에 대한 점수가 오르지 않으면 학습을 멈춤
• 모델이 향상되지 않으면 학습이 자동으로 중지되므로, epochs 숫자를 크게 해도 무방
• 학습이 끝난 후의 최상의 가중치를 복원하기 때문에 모델을 따로 복원할 필요없음

check_point_cb = ModelCheckpoint('keras_mnist_model.keras',save_best_only=True)
early_stopping_cb = EarlyStopping(patience=3, monitor='val_loss',
                                  restore_best_weights=True)
history = model.fit(x_train, y_train, epochs=10,
                    validation_data=(x_val,y_val),
                    callbacks=[check_point_cb,early_stopping_cb])

LearningRateScheduler

• 학습 중에 학습률(learning rate)을 변경시키기 위해 사용

def scheduler(epoch, learning_rate):
    if epoch < 10:
        return float(learning_rate)                      #### float으로 캐스팅
    else:
        return float(learning_rate * tf.math.exp(-0.1))  #### float으로 캐스팅

#round(model.optimizer.lr.numpy(),5)                     ### lr 사용하면 에러남
round(model.optimizer.learning_rate.numpy(),5)

lr_scheduler_cb = LearningRateScheduler(scheduler)

history = model.fit(x_train,y_train,epochs=15,
                    callbacks=[lr_scheduler_cb],verbose=0)
#round(model.optimizer.lr.numpy(),5)                     ### 에러남
round(model.optimizer.learning_rate.numpy(),5)

Tensorboard

• 텐서보드를 이용하여 학습과정 모니터링
• 텐서보드를 사용하기 위해 logs 폴더를 만들고, 학습이 진행되는 동안 로그 파일을 생성

log_dir = './logs'
tensor_board_cb = [TensorBoard(log_dir=log_dir, histogram_freq=1, write_graph=True,write_images=True)]
model.fit(x_train,y_train,batch_size=32, validation_data=(x_val,y_val),
          epochs=30, callbacks=tensor_board_cb)

%load_ext tensorboard

• 텐서보드 load가 안된다면 port 번호를 바꿔서 실행 %tensorboard --logdir {log_dir} port 8000

%tensorboard --logdir {log_dir}

딥러닝 학습 기술

IMDB 딥러닝 모델 예제

• 영화 사이트 IMDB의 리뷰 데이터
• 텍스트 분류, 감성 분류를 위해 자주 사용하는 데이터
• 리뷰 텍스트와 리뷰가 긍정인 경우 1을 부정인 경우 0으로 표시한 레이블
• 케라스에서는 IMDB 영화 리뷰 데이터를 imdb.load_data() 함수를 통해 다운로드 가능

from tensorflow.keras.datasets import imdb
import numpy as np

(train_data, train_labels),(test_data, test_labels) = imdb.load_data(num_words=10000)
# print(train_data)
def vectorize_seq(seqs, dim=10000):
    results = np.zeros((len(seqs), dim))
    for i,seq in enumerate(seqs):
        results[i,seq]=1.

    return results

x_train = vectorize_seq(train_data)
x_test = vectorize_seq(test_data)

y_train = np.asarray(train_labels).astype('float32')
y_test = np.asarray(test_labels).astype('float32')

import tensorflow as tf
from tensorflow.keras.models import Sequential
from tensorflow.keras.layers import Dense

model = Sequential([Dense(16, activation='relu',input_shape=(10000,)),
                    Dense(16, activation='relu',name='hidden'),
                    Dense(1, activation='sigmoid', name='output')])

model.compile(optimizer = 'rmsprop',
              loss = 'binary_crossentropy',
              metrics=['acc'])

model.summary()

model_hist = model.fit(x_train, y_train,
                       epochs=20,
                       batch_size=512,
                       validation_data=(x_test, y_test))

model_hist = model.fit(x_train, y_train,
                       epochs=20,
                       batch_size=512,
                       validation_data=(x_test, y_test))

import matplotlib.pyplot as plt
plt.style.use('seaborn-white')

epochs = range(1,21)
model_val_loss = model_hist.history['val_loss']

plt.plot(epochs, model_val_loss, 'r+', label='Model')
plt.xlabel('Epochs')
plt.ylabel('Validation Loss')
plt.legend()
plt.grid()
plt.show()

과소적합(Underfitting) / 과대적합(Overfitting)

과소적합 (Underfitting)

• 학습 데이터를 충분히 학습하지 않아 성능이 매우 안 좋은 경우
• 모델이 지나치게 단순한 경우
• 해결 방안
  • 충분한 학습 데이터 수집
  • 보다 더 복잡한 모델 사용
  • 에폭수(epochs)를 늘려 충분히 학습

과대적합 (Overfitting)

• 모델이 학습 데이터에 지나치게 맞추어진 상태
• 새로운 데이터에서는 성능 저하
• 데이터에는 잡음이나 오류가 포함
• 학습 데이터가 매우 적을 경우
• 모델이 지나치게 복잡한 경우
• 학습 횟수가 매우 많을 경우
• 해결방안
  • 다양한 학습 데이터 수집 및 학습
  • 모델 단순화: 파라미터가 적은 모델을 선택하거나, 학습 데이터의 특성 수를 줄임
  • 정규화(Regularization)을 통한 규칙 단순화
  • 적정한 하이퍼 파라미터 찾기

과대적합(overfitting)과 과소적합(underfitting) 방지 방법

• 모델의 크기 축소
• 가중치 초기화(Weight Initializer)
• 옵티마이저(Optimizer)
• 배치 정규화(Batch Normalization)
• 규제화(Regularization)
• 드롭아웃(Dropout)

모델 크기 조절

• 가장 단순한 방법
• 모델의 크기를 줄인다는 것은 학습 파라미터의 수를 줄이는 것

모델 크기 감소

model_s = Sequential([Dense(7, activation='relu',input_shape=(10000,),name='input2'),
                    Dense(7, activation='relu',name='hidden2'),
                    Dense(1, activation='sigmoid', name='output2')])

model_s.compile(optimizer='rmsprop',
                loss='binary_crossentropy',
                metrics=['acc'])

model_s.summary()

model_s_hist = model_s.fit(x_train,y_train,
                           epochs=20,
                           batch_size=512,
                           validation_data=(x_test,y_test))

model_s_val_loss = model_s_hist.history['val_loss']

plt.plot(epochs, model_val_loss, 'r+', label='Model')
plt.plot(epochs, model_s_val_loss, 'bo', label='Model_s')
plt.xlabel('Epochs')
plt.ylabel('Validation Loss')
plt.legend()
plt.grid()
plt.show()

모델 크기 증가

model_b = Sequential([Dense(1024, activation='relu',input_shape=(10000,),name='input2'),
                    Dense(1024, activation='relu',name='hidden3'),
                    Dense(1, activation='sigmoid', name='output3')])

model_b.compile(optimizer='rmsprop',
                loss='binary_crossentropy',
                metrics=['acc'])

model_b.summary()

model_b_hist = model_b.fit(x_train,y_train,
                           epochs=20,
                           batch_size=512,
                           validation_data=(x_test,y_test))

model_b_val_loss = model_b_hist.history['val_loss']

plt.plot(epochs, model_val_loss, 'r+', label='Model')
plt.plot(epochs, model_s_val_loss, 'bo', label='Model_S')
plt.plot(epochs, model_b_val_loss, 'g--', label='Model_B')
plt.xlabel('Epochs')
plt.ylabel('Validation Loss')
plt.legend()
plt.grid()
plt.show()

• 볼륨이 큰 신경망일수록 빠르게 훈련데이터 모델링 가능(학습 손실이 낮아짐)
• 과대 적합에는 더욱 민감해짐
• 이는 학습-검증 데이터 손실을 통해 확인 가능

model_train_loss = model_hist.history['loss']
model_s_train_loss = model_s_hist.history['loss']
model_b_train_loss = model_b_hist.history['loss']

plt.plot(epochs, model_train_loss, 'r+', label='Model')
plt.plot(epochs, model_s_train_loss, 'bo', label='Model_S')
plt.plot(epochs, model_b_train_loss, 'g--', label='Model_B')
plt.xlabel('Epochs')
plt.ylabel('Train Loss')
plt.legend()
plt.grid()
plt.show()

옵티마이저(Optimizer)

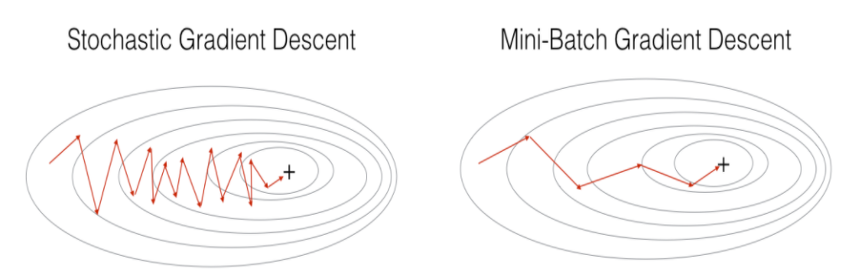

확률적 경사하강법(Stochastic Gradient Descent, SGD)

• 전체를 한번에 계산하지 않고, 확률적으로 일부 샘플을 뽑아 조금씩 나누어 학습을 시키는 과정
• 반복할 때마다 다루는 데이터의 수가 적기때문에 한 번 처리하는 속도는 빠름
• 한 번 학습할 때 필요한 메모리만 있으면 되므로 매우 큰 데이터셋에 대해서도 학습이 가능
• 확률적이기 때문에, 배치 경사하강법보다 불안정
• 손실함수의 최솟값에 이를 때까지 다소 위아래로 요동치면서 이동
• 따라서, 위와 같은 문제 때문에 미니 배치 경사하강법(mini-batch gradient descent)로 학습을 진행
• 요즘에는 보통 SGD라고하면 미니 배치 경사하강법을 의미하기도 함
• SGD의 단점: 단순하지만 문제에 따라서 시간이 매우 오래걸림
• SGD 수식

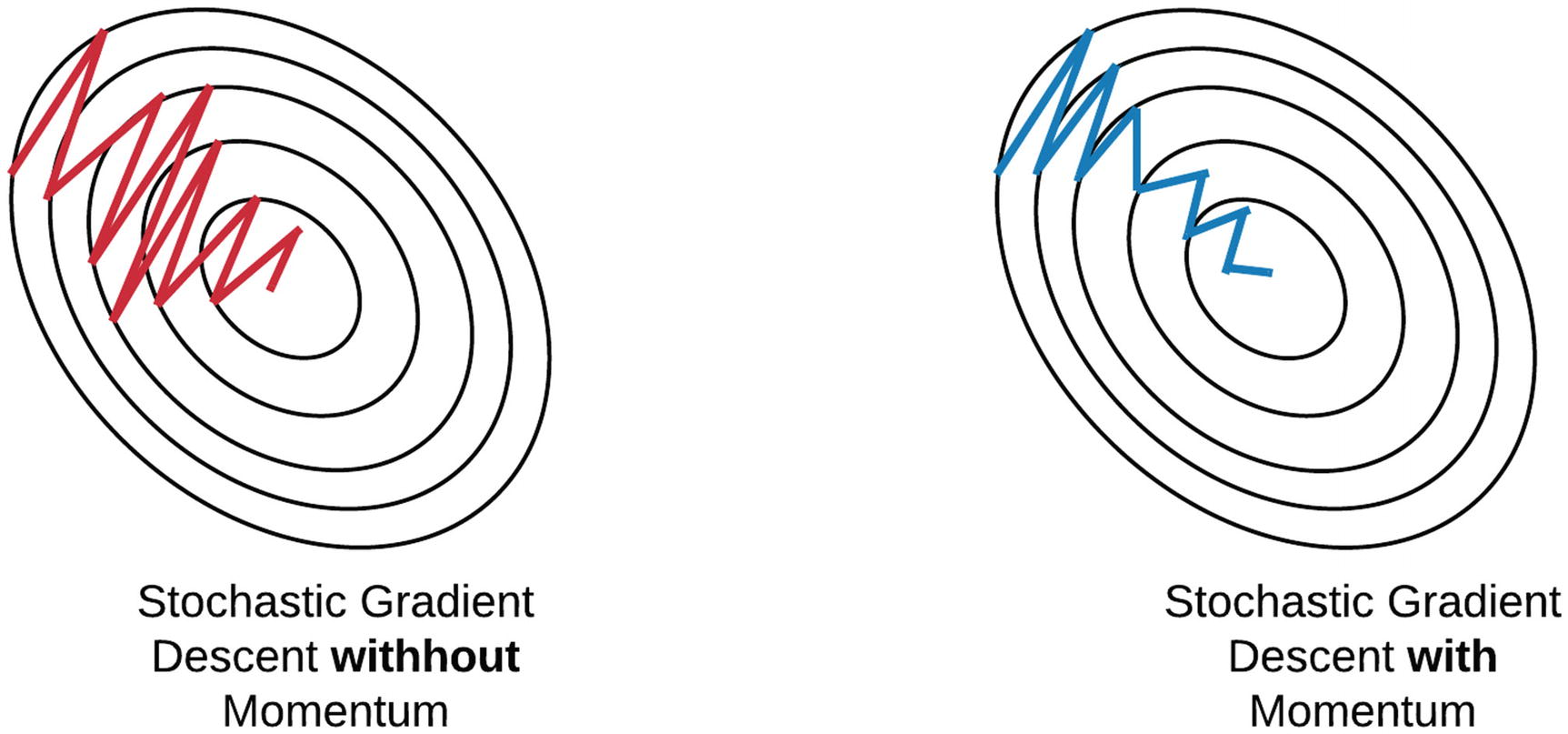

Momentum

• 운동량을 의미, 관성과 관련
• 공이 그릇의 경사면을 따라서 내려가는 듯한 모습
• 이전의 속도를 유지하려는 성향
• 경사하강을 좀 더 유지하려는 성격을 지님
• 단순히 SGD만 사용하는 것보다 적게 방향이 변함
• Momentum 수식

import tensorflow as tf
from tensorflow.keras.optimizers import SGD

optimizer = SGD(learning_rate=0.001, momentum=0.9)

Nesterov

• 모멘텀의 방향으로 조금 앞선 곳에서 손실함수의 그라디언트를 구함
• 시간이 지날수록 조금 더 빨리 최솟값에 도달
• Nesterov 수식

optimizer = SGD(learning_rate=0.001, momentum=0.9, nesterov=True)

AdaGrad(Adaptive Gradient)

• 가장 가파른 경사를 따라 빠르게 하강하는 방법
• 학습률을 변화시키며 진행하며 적응적 학습률이라고도 부름
• 경사가 급할 때는 빠르게 변화, 완만할 때는 느리게 변화
• 간단한 문제에서는 좋을 수는 있지만 딥러닝(Deep Learning)에서는 자주 쓰이지 않음
• 학습률이 너무 감소되어 전역최소값(global minimum)에 도달하기 전에 학습이 빨리 종료될 수 있기 때문
• AdaGrad 수식

from tensorflow.keras.optimizers import Adagrad

optimizer = Adagrad(learning_rate=0.001)

RMSProp (Root Mean Square Propagation)

• AdaGrad를 보완하기 위한 방법으로 등장
• 합 대신 지수의 평균값을 활용
• 학습이 안되기 시작하면 학습률이 커져서 잘 되게하고, 학습률이 너무 크면 학습률을 다시 줄임

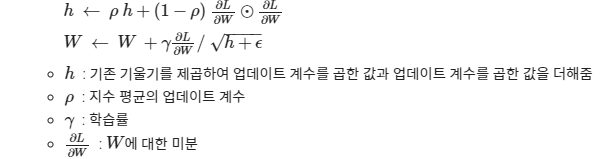

• RMSProp 수식

from tensorflow.keras.optimizers import RMSprop

optimizer = RMSprop(learning_rate=0.001, rho=0.9)

Adam (Adaptive Moment Estimation)

• 모멘텀 최적화와 RMSProp의 아이디어를 합친 것
• 지난 그래디언트의 지수 감소 평균을 따르고(Momentum), 지난 그레디언트 제곱의 지수 감소된 평균(RMSProp)을 따름
• 가장 많이 사용되는 최적화 방법
• Adam 수식

from tensorflow.keras.optimizers import Adam

optimizer = Adam(learning_rate=0.001, beta_1=0.9, beta_2=0.999)

최적화 Optimizer 비교

가중치 초기화(Weights Initialization)

• 가중치 초기화 시각화: https://www.deeplearning.ai/ai-notes/initialization/

AI Notes: Initializing neural networks - deeplearning.ai

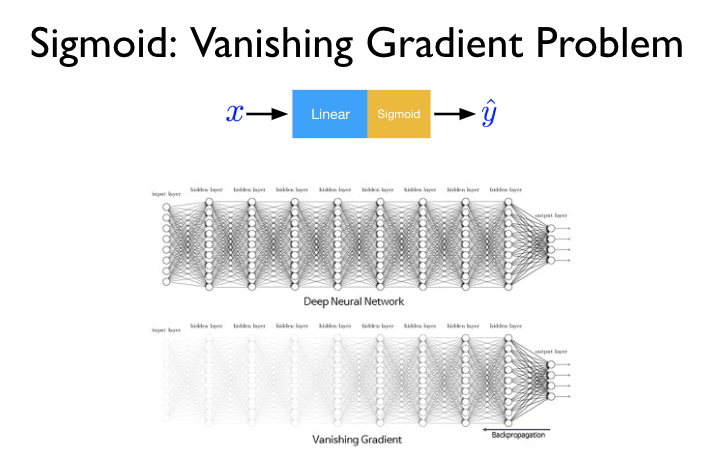

가중치 소실(Gradient Vanishing)

• 활성화함수가 Sigmoid 함수 일 때, 은닉층의 갯수가 늘어 날수록 가중치가 역전파되면서 가중치 소실문제 발생
  • 0 ~ 1 사이의 값으로 출력되면서 0 또는 1에 가중치 값이 퍼짐 이는 미분값이 점점 0에 가까워짐을 의미하기도 함
  • ReLU 함수 등장(비선형 함수)
• 가중치 초기화 문제(은닉층의 활성화값 분포)
  • 가중치의 값이 일부 값으로 치우치게 되면, 활성화 함수를 통과한 값이 치우치게 되고, 표현할 수 있는 신경망의 수가 적어짐
  • 따라서, 활성화값이 골고루 분포되는 것이 중요

선형 함수에서 가중치 초기화

초기값 : 0 (zeros)

• 학습이 올바르게 진행되지 않음
• 0으로 설정하면 오차역전파법에서 모든 가중치의 값이 똑같이 갱신됨

import numpy as np

def sigmoid(x):
    return 1/ (1+np.exp(-x))

x = np.random.randn(1000,50)
nodes = 50
hidden_layers = 6
activation_values = {}

for i in range(hidden_layers):
    if i !=0:
        x = activation_values[i-1]

    w = np.zeros((nodes,nodes))
    a = np.dot(x,w)
    z = sigmoid(a)
    activation_values[i] = z

import matplotlib.pyplot as plt
plt.style.use('seaborn-white')

plt.figure(figsize=(12,6))
for i,a in activation_values.items():
    plt.subplot(1,len(activation_values), i+1)
    plt.title(str(i+1)+'th layer')
    plt.hist(a.flatten(),50,range=(0,1))
    plt.subplots_adjust(wspace=0.5, hspace=0.5)

plt.show()

초기값 : 균일분포(Uniform)

• 활성화 값이 균일하지 않음(활성화함수 : sigmoid)
• 역전파로 전해지는 기울기값이 사라짐

def sigmoid(x):
    return 1/ (1+np.exp(-x))

x = np.random.randn(1000,50)
nodes = 50
hidden_layers = 6
activation_values = {}

for i in range(hidden_layers):
    if i !=0:
        x = activation_values[i-1]

    w = np.random.uniform(1,10,(nodes,nodes))
    a = np.dot(x,w)
    z = sigmoid(a)
    activation_values[i] = z

plt.figure(figsize=(12,6))
for i,a in activation_values.items():
    plt.subplot(1,len(activation_values), i+1)
    plt.title(str(i+1)+'th layer')
    plt.hist(a.flatten(),50,range=(0,1))
    plt.subplots_adjust(wspace=0.5, hspace=0.5)

plt.show()

초기값 : 정규분포(nomalization)

• 활성화함수를 통과하면 양쪽으로 퍼짐
• 0과 1에 퍼지면서 기울기 소실문제(gradient vanishing) 발생

def sigmoid(x):
    return 1/ (1+np.exp(-x))

x = np.random.randn(1000,50)
nodes = 50
hidden_layers = 6
activation_values = {}

for i in range(hidden_layers):
    if i !=0:
        x = activation_values[i-1]

    w = np.random.randn(nodes,nodes)
    a = np.dot(x,w)
    z = sigmoid(a)
    activation_values[i] = z

plt.figure(figsize=(12,6))
for i,a in activation_values.items():
    plt.subplot(1,len(activation_values), i+1)
    plt.title(str(i+1)+'th layer')
    plt.hist(a.flatten(),50,range=(0,1))
    plt.subplots_adjust(wspace=0.5, hspace=0.5)

plt.show()

• 아주 작은 정규분포값으로 가중치 초기화
  • 0과 1로 퍼치지는 않았고, 한 곳에 치우쳐 짐
  • 해당 신경망이 표현할 수 있는 문제가 제한됨

def sigmoid(x):
    return 1/ (1+np.exp(-x))

x = np.random.randn(1000,50)
nodes = 50
hidden_layers = 6
activation_values = {}

for i in range(hidden_layers):
    if i !=0:
        x = activation_values[i-1]

    w = np.random.randn(nodes,nodes)*0.01
    a = np.dot(x,w)
    z = sigmoid(a)
    activation_values[i] = z

plt.figure(figsize=(12,6))
for i,a in activation_values.items():
    plt.subplot(1,len(activation_values), i+1)
    plt.title(str(i+1)+'th layer')
    plt.hist(a.flatten(),50,range=(0,1))
    plt.subplots_adjust(wspace=0.5, hspace=0.5)

plt.show()

초기값 : Xavier (Glorot)

• 은닉층의 노드의 수가 n이라면 표준편차가 1n√인 분포
• 더 많은 가중치에 역전파가 전달 가능하고, 비교적 많은 문제를 표현할 수 있음
• 활성화 함수가 선형인 함수일 때 매우 적합

def sigmoid(x):
    return 1/ (1+np.exp(-x))

x = np.random.randn(1000,50)
nodes = 50
hidden_layers = 6
activation_values = {}

for i in range(hidden_layers):
    if i !=0:
        x = activation_values[i-1]

    w = np.random.randn(nodes,nodes) / np.sqrt(nodes)
    a = np.dot(x,w)
    z = sigmoid(a)
    activation_values[i] = z

plt.figure(figsize=(12,6))
for i,a in activation_values.items():
    plt.subplot(1,len(activation_values), i+1)
    plt.title(str(i+1)+'th layer')
    plt.hist(a.flatten(),50,range=(0,1))
    plt.subplots_adjust(wspace=0.5, hspace=0.5)

plt.show()

초기값 : Xavier (Glorot) - tanh

• 활성화 함수: tanh
• sigmoid 함수보다 더 깔끔한 종모양으로 분포

def tanh(x):
    return (np.exp(x) - np.exp(-x)) / (np.exp(x) + np.exp(-x))

x = np.random.randn(1000,50)
nodes = 50
hidden_layers = 6
activation_values = {}

for i in range(hidden_layers):
    if i !=0:
        x = activation_values[i-1]

    w = np.random.randn(nodes,nodes) / np.sqrt(nodes)
    a = np.dot(x,w)
    z = tanh(a)
    activation_values[i] = z

plt.figure(figsize=(12,6))
for i,a in activation_values.items():
    plt.subplot(1,len(activation_values), i+1)
    plt.title(str(i+1)+'th layer')
    plt.hist(a.flatten(),50,range=(0,1))
    plt.subplots_adjust(wspace=0.5, hspace=0.5)

plt.show()

비선형 함수에서의 가중치 초기화

초기값: 0 (Zeros)

• 활성화함수: ReLU

def ReLU(x):
    return np.maximum(0,x)

x = np.random.randn(1000,50)
nodes = 50
hidden_layers = 6
activation_values = {}

for i in range(hidden_layers):
    if i !=0:
        x = activation_values[i-1]

    w = np.zeros((nodes,nodes))
    a = np.dot(x,w)
    z = ReLU(a)
    activation_values[i] = z

plt.figure(figsize=(12,6))
for i,a in activation_values.items():
    plt.subplot(1,len(activation_values), i+1)
    plt.title(str(i+1)+'th layer')
    plt.hist(a.flatten(),50,range=(0,1))
    plt.subplots_adjust(wspace=0.5, hspace=0.5)

plt.show()

초기값: 정규분포(Nomalization)

• 활성화함수 : ReLU

def ReLU(x):
    return np.maximum(0,x)

x = np.random.randn(1000,50)
nodes = 50
hidden_layers = 6
activation_values = {}

for i in range(hidden_layers):
    if i !=0:
        x = activation_values[i-1]

    w = np.random.randn(nodes,nodes)
    a = np.dot(x,w)
    z = ReLU(a)
    activation_values[i] = z

plt.figure(figsize=(12,6))
for i,a in activation_values.items():
    plt.subplot(1,len(activation_values), i+1)
    plt.title(str(i+1)+'th layer')
    plt.hist(a.flatten(),50,range=(0,1))
    plt.subplots_adjust(wspace=0.5, hspace=0.5)

plt.show()

• 표준편차: 0.01

def ReLU(x):
    return np.maximum(0,x)

x = np.random.randn(1000,50)
nodes = 50
hidden_layers = 6
activation_values = {}

for i in range(hidden_layers):
    if i !=0:
        x = activation_values[i-1]

    w = np.random.randn(nodes,nodes) *0.001
    a = np.dot(x,w)
    z = ReLU(a)
    activation_values[i] = z

plt.figure(figsize=(12,6))
for i,a in activation_values.items():
    plt.subplot(1,len(activation_values), i+1)
    plt.title(str(i+1)+'th layer')
    plt.hist(a.flatten(),50,range=(0,1))
    plt.subplots_adjust(wspace=0.5, hspace=0.5)

plt.show()

초기값 : Xavier (Glorot)

def ReLU(x):
    return np.maximum(0,x)

x = np.random.randn(1000,50)
nodes = 50
hidden_layers = 6
activation_values = {}

for i in range(hidden_layers):
    if i !=0:
        x = activation_values[i-1]

    w = np.random.randn(nodes,nodes) / np.sqrt(nodes)
    a = np.dot(x,w)
    z = ReLU(a)
    activation_values[i] = z

plt.figure(figsize=(12,6))
for i,a in activation_values.items():
    plt.subplot(1,len(activation_values), i+1)
    plt.title(str(i+1)+'th layer')
    plt.hist(a.flatten(),50,range=(0,1))
    plt.subplots_adjust(wspace=0.5, hspace=0.5)

plt.show()

초기값 : He

• 표준편차가 2n−−√인 분포
• 활성화값 분포가 균일하게 분포되어 있음
• 활성화함수가 ReLU와 같은 비선형함수 일 때 더 적합하다고 알려진 분포

def ReLU(x):
    return np.maximum(0,x)

x = np.random.randn(1000,50)
nodes = 50
hidden_layers = 6
activation_values = {}

for i in range(hidden_layers):
    if i !=0:
        x = activation_values[i-1]

    w = np.random.randn(nodes,nodes) * np.sqrt(2/nodes)
    a = np.dot(x,w)
    z = ReLU(a)
    activation_values[i] = z

plt.figure(figsize=(12,6))
for i,a in activation_values.items():
    plt.subplot(1,len(activation_values), i+1)
    plt.title(str(i+1)+'th layer')
    plt.hist(a.flatten(),50,range=(0,1))
    plt.subplots_adjust(wspace=0.5, hspace=0.5)

plt.show()

초기화 전략

• Glorot Initialization (Xavier)
  • 활성화 함수
    • 없음
    • tanh
    • sigmoid
    • softmax
• He Initialization
  • 활성화 함수
    • ReLU
    • LeakyReLU
    • ELU 등

from tensorflow.keras.layers import Dense, LeakyReLU, Activation
from tensorflow.keras.models import Sequential

model = Sequential([Dense(30,kernel_initializer='he_normal',input_shape=[10,10]),
                    LeakyReLU(alpha=0.2),
                    Dense(1,kernel_initializer='he_normal'),
                    Activation('softmax')])
model.summary()

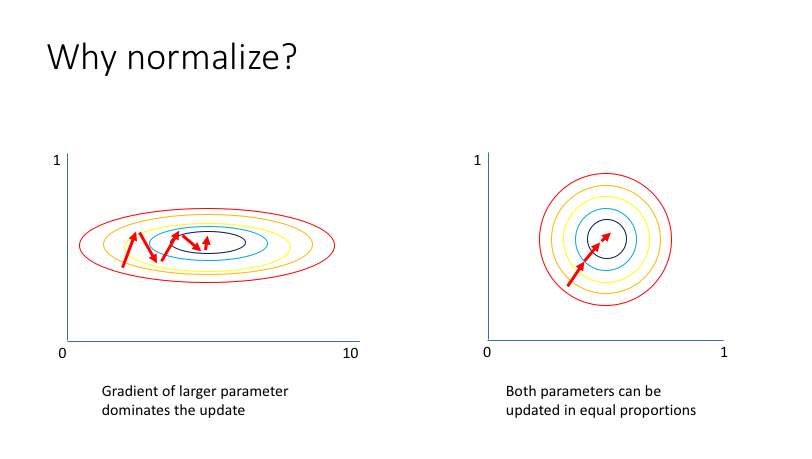

배치 정규화 (Batch Normalization)

• 모델에 주입되는 샘플들을 균일하게 만드는 방법
• 가중치의 활성화값이 적당히 퍼지게끔 '강제'로 적용시키는 것
• 미니배치 단위로 데이터의 평균이 0, 표준편차가 1로 정규화
• 학습을 빨리 진행할 수 있음
• 학습 후 새로운 데이터에 잘 일반화 할 수 있도록 도와줌
• 초기값에 크게 의존하지 않아도 됨
• 과대적합 방지
• 데이터 전처리 단계에서 진행해도 되지만 정규화가 되어서 layer에 들어갔다는 보장이 없음
• 주로 Dense 또는 Conv2D Layer 후, 활성화 함수이전에 놓임

from tensorflow.keras.layers import BatchNormalization, Dense,  Activation
from tensorflow.keras.utils import plot_model

model = Sequential()

model.add(Dense(32, input_shape=(28*28,),kernel_initializer='he_normal'))
model.add(BatchNormalization())
model.add(Activation('relu'))
model.summary()

plot_model(model, show_shapes=True)

규제화(Regularization) - 가중치 감소

• 과대적합(Overfitting, 오버피팅)을 방지하는 방법 중 하나
• 과대적합은 가중치의 매개변수 값이 커서 발생하는 경우가 많음 이를 방지하기 위해 큰 가중치 값에 큰 규제를 가하는 것
• 규제란 가중치의 절댓값을 가능한 작게 만드는 것으로, 가중치의 모든 원소를 0에 가깝게 하여 모든 특성이 출력에 주는 영향을 최소한으로 만드는 것(기울기를 작게 만드는 것)을 의미
• 가중치의 분포가 더 균일하게 됨
• 복잡한 네트워크 일수록 네트워크의 복잡도에 제한을 두어 가중치가 작은 값을 가지도록 함
• 규제란 과대적합이 되지 않도록 모델을 강제로 제한한다는 의미
• 적절한 규제값을 찾는 것이 중요
• 네트워크 손실함수에 큰 가중치와 연관된 비용을 추가
  • L1 규제: 가중치의 절댓값에 비례하는 비용이 추가
  • L2 규제: 가중치의 제곱에 비례하는 비용이 추가(흔히 가중치 감쇠라고도 불림)
  • 위 두 규제가 합쳐진 경우도 존재

L2 규제

• 가중치의 제곱합
• 손실 함수일정 값을 더함으로써 과적합을 방지
• λ 값이 크면 가중치 감소가 커지고, 작으면 가하는 규제가 적어진다.
• 더 Robust한 모델을 생성하므로 L1보다 많이 사용됨

from tensorflow.keras.regularizers import l1,l2,l1_l2

l2_model = Sequential([Dense(16,kernel_regularizer=l2(0.001),activation='relu',input_shape=(10000,)),
                       Dense(16,kernel_regularizer=l2(0.001),activation='relu'),
                       Dense(1,activation='sigmoid')])
l2_model.compile(optimizer = 'rmsprop',
                 loss='binary_crossentropy',
                 metrics=['acc'])

l2_model.summary()
plot_model(l2_model, show_shapes=True)

l2_model_hist = l2_model.fit(x_train,y_train,
                             epochs=20,
                             batch_size=512,
                             validation_data=(x_test,y_test))

l2_model_val_loss = l2_model_hist.history['val_loss']

epochs = range(1,21)
plt.plot(epochs, model_val_loss, 'r+', label='Model')
plt.plot(epochs, l2_model_val_loss,'bo',label='Model (L2-regularized)')
plt.xlabel('Epochs')
plt.ylabel('Validation Loss')
plt.legend()
plt.grid()
plt.show()

L1 규제

• 가중치의 절대값합
• L2 규제와 달리 어떤 가중치는 0이 되는데 이는 모델이 가벼워짐을 의미

l1_model = Sequential([Dense(16,kernel_regularizer=l1(0.0001),activation='relu',input_shape=(10000,)),
                       Dense(16,kernel_regularizer=l1(0.0001),activation='relu'),
                       Dense(1,activation='sigmoid')])
l1_model.compile(optimizer = 'rmsprop',
                  loss='binary_crossentropy',
                  metrics=['acc'])

l1_model.summary()
plot_model(l1_model, show_shapes=True)

l1_model_hist = l1_model.fit(x_train,y_train,
                             epochs=20,
                             batch_size=512,
                             validation_data=(x_test,y_test))

l1_model_val_loss = l1_model_hist.history['val_loss']

epochs = range(1,21)
plt.plot(epochs, model_val_loss, 'r+', label='Model')
plt.plot(epochs, l1_model_val_loss,'bo',label='Model (L1-regularized)')
plt.xlabel('Epochs')
plt.ylabel('Validation Loss')
plt.legend()
plt.grid()
plt.show()

L1 L2 규제

l1_l2_model = Sequential([
    Dense(16, kernel_regularizer=l1_l2(l1=0.0001, l2=0.0001), activation='relu', input_shape=(10000,)),
    Dense(16, kernel_regularizer=l1_l2(l1=0.0001, l2=0.0001), activation='relu'),
    Dense(1, activation='sigmoid')
])


l1_l2_model.compile(optimizer = 'rmsprop',
                  loss='binary_crossentropy',
                  metrics=['acc'])


l1_l2_model.summary()
plot_model(l1_l2_model, show_shapes=True)

l1_l2_model_hist = l1_l2_model.fit(x_train,y_train,
                             epochs=20,
                             batch_size=512,
                             validation_data=(x_test,y_test))

l1_l2_model_val_loss = l1_l2_model_hist.history['val_loss']

epochs = range(1,21)
plt.plot(epochs, model_val_loss, 'r+', label='Model')
plt.plot(epochs, l1_l2_model_val_loss,'bo',label='Model (L1_L2-regularized)')
plt.xlabel('Epochs')
plt.ylabel('Validation Loss')
plt.legend()
plt.grid()
plt.show()

• 규제 방법 비교

l1_l2_model_val_loss = l1_l2_model_hist.history['val_loss']

epochs = range(1,21)
plt.plot(epochs, model_val_loss, 'r+', label='Model')
plt.plot(epochs, l1_model_val_loss,'bo',label='Model (L1-regularized)')
plt.plot(epochs, l2_model_val_loss,'g-',label='Model (L2-regularized)')
plt.plot(epochs, l1_l2_model_val_loss,'ko',label='Model (L1_L2-regularized)')
plt.xlabel('Epochs')
plt.ylabel('Validation Loss')
plt.legend()
plt.grid()
plt.show()

드롭아웃(Dropout)

• 신경망을 위해 사용되는 규제 기법 중 가장 효과적이고 널리 사용되는 방법
• 과적합을 방지하기 위한 방법
• 학습할 때 사용하는 노드의 수를 전체 노드 중에서 일부만을 사용
• 신경망의 레이어에 드롭아웃을 적용하면 훈련하는 동안 무작위로 층의 일부 특성(노드)를 제외
  • 예를 들어, [1.0, 3.2, 0.6, 0.8, 1.1] 라는 벡터에 대해 드롭아웃을 적용하면 무작위로 0으로 바뀜 → [0, 3.2, 0.6, 0.8, 0]
  • 보통 0.2 ~ 0.5 사이의 비율로 지정됨
• 테스트 단계에서는 그 어떤 노드도 드롭아웃 되지 않고, 대신 해당 레이어의 출력 노드를 드롭아웃 비율에 맞게 줄여줌

from tensorflow.keras.layers import Dropout

dropout_model = Sequential([Dense(16,activation='relu',input_shape=(10000,)),
                            Dropout(0.5),
                            Dense(16,activation='relu'),
                            Dropout(0.5),
                            Dense(1,activation='sigmoid')])
dropout_model.compile(optimizer = 'rmsprop',
                  loss='binary_crossentropy',
                  metrics=['acc'])

dropout_model.summary()
plot_model(dropout_model, show_shapes=True)

#dropout_model_hist = dropout_model.fit(x_train,y_train,
#                                       epochs=20,
#                                       batch_size=512,
#                                       validation_data=(x_val,y_val))

dropout_model_hist = dropout_model.fit(x_train,y_train,
                                       epochs=20,
                                       batch_size=512)

dropout_model_val_loss = dropout_model_hist.history['val_loss']

epochs = range(1,21)
plt.plot(epochs, model_val_loss, 'r+', label='Model')
plt.plot(epochs, dropout_model_val_loss,'bo',label='Model (Dropout-regularized)')
plt.xlabel('Epochs')
plt.ylabel('Validation Loss')
plt.legend()
plt.grid()
plt.show()

하이퍼 파라미터(Hyper Parameter)

• 사람이 직접 설정해야하는 매개변수
• 학습이 되기전 미리 설정되어 상수취급

학습률(Learning Rate)

• 학습률에 따라 학습정도가 달라짐
• 적절한 학습률을 찾는 것이 핵심

학습 횟수(Epochs)

• 학습 횟수를 너무 작게, 또는 너무 크게 지정하면 과소적합 또는 과대적합 발생
• 여러번 진행하면서 최적의 학습 횟수(epochs)값을 찾아야함

미니배치 크기(Mini Batch Size)

• 미니 배치 학습
  • 한번 학습할 때 메모리의 부족현상을 막기 위해 전체 데이터의 일부를 여러번 학습하는 방식
• 한번 학습할 때마다 얼마만큼의 미니배치 크기를 사용할지 결정
• 배치 크기가 작을수록 학습 시간이 많이 소요되고, 클수록 학습 시간이 학습 시간은 적게 소요된다.

검증데이터(Validation Data)

• 주어진 데이터를 학습 + 검증 + 테스트 데이터로 구분하여 과적합을 방지
• 일반적으로 전체 데이터의 2~30%를 테스트 데이터, 나머지에서 20%정도를 검증용 데이터, 남은 부분을 학습용 데이터로 사용

Fashion MNIST 모델

모듈 임포트

import tensorflow as tf
from tensorflow.keras.datasets.fashion_mnist import load_data
from tensorflow.keras.models import Sequential, Model
from tensorflow.keras import models
from tensorflow.keras.layers import Dense, Input
from tensorflow.keras.optimizers import Adam
from tensorflow.keras.utils import plot_model

from sklearn.model_selection import train_test_split

import numpy as np
import matplotlib.pyplot as plt
plt.style.use('seaborn-white')

데이터 로드

tf.random.set_seed(111)

(x_train_full, y_train_full),(x_test,y_test) = load_data()
x_train,x_val,y_train,y_val = train_test_split(x_train_full,y_train_full,
                                               test_size=0.3,
                                               random_state=111)

print('학습데이터: {}\t레이블: {}'.format(x_train_full.shape,y_train_full.shape))
print('학습데이터: {}\t레이블: {}'.format(x_train.shape,y_train.shape))
print('검증데이터: {}\t레이블: {}'.format(x_val.shape,y_val.shape))
print('테스트데이터: {}\t레이블: {}'.format(x_test.shape,y_test.shape))

class_names = ['T-shirt/top','Trouser','Pullover','Dress','Coat',
               'Sandal','Shirt','Sneaker','Bag','Ankle boot']

class_names[y_train[0]]

plt.figure()
plt.imshow(x_train[0])
plt.colorbar()
plt.grid(False)
plt.show()

num_sample = 4

random_idxs = np.random.randint(60000, size=num_sample)

plt.figure(figsize=(15,10))
for i, idx in enumerate(random_idxs):
    image = x_train_full[idx,:]
    label = y_train_full[idx]

    plt.subplot(1,len(random_idxs),i+1)
    plt.imshow(image)
    plt.title('index: {}, Label: {}'.format(idx,class_names[label]))

데이터 전처리

• Normalization
• Flatten
• loss='sparse_categorical_crossentropy'

x_train = (x_train.reshape(-1,28*28)/255.)
x_val = (x_val.reshape(-1,28*28)/255.)
x_test = (x_test.reshape(-1,28*28)/255.)

모델 구성 (함수형 API)

input = Input(shape=(784,),name='input')
hidden1 = Dense(512, activation='relu',name='hidden1')(input)
hidden2 = Dense(256, activation='relu',name='hidden2')(hidden1)
hidden3 = Dense(128, activation='relu',name='hidden3')(hidden2)
hidden4 = Dense(64, activation='relu',name='hidden4')(hidden3)
hidden5 = Dense(32, activation='relu',name='hidden5')(hidden4)
output = Dense(10,activation='softmax',name='output')(hidden5)
model = Model(inputs=[input],outputs=output)
model.summary()

plot_model(model)

모델 컴파일 및 학습

model.compile(loss='sparse_categorical_crossentropy',
              optimizer=Adam(learning_rate=0.01),
              metrics=['acc'])

history = model.fit(x_train,y_train,
                    epochs=40,
                    batch_size = 512,
                    validation_data = (x_val,y_val))

history.history.keys()
history_dict = history.history

loss = history_dict['loss']
val_loss = history_dict['val_loss']

epochs = range(1,len(loss)+1)
fig = plt.figure(figsize=(12,5))


ax1 = fig.add_subplot(1,2,1)
ax1.plot(epochs,loss,color='blue',label='train_loss')
ax1.plot(epochs,val_loss,color='red',label='val_loss')
ax1.set_title('Train and Validation Loss')
ax1.set_xlabel('Epochs')
ax1.set_ylabel('Loss')
ax1.grid()
ax1.legend()

accuracy = history_dict['acc']
val_accuracy = history_dict['val_acc']

ax2 = fig.add_subplot(1,2,2)
ax2.plot(epochs,accuracy,color='blue',label='train_accuracy')
ax2.plot(epochs,val_accuracy,color='red',label='val_accuracy')
ax2.set_title('Train and Validation accuracy')
ax2.set_xlabel('Epochs')
ax2.set_ylabel('accuracy')
ax2.grid()
ax2.legend()

모델 평가 및 예측

model.evaluate(x_test,y_test)

pred_ys = model.predict(x_test)

print(pred_ys.shape)
np.set_printoptions(precision=7)
print(pred_ys[0])

arg_pred_y = np.argmax(pred_ys, axis=1)
plt.imshow(x_test[0].reshape(-1,28))
plt.title('Predicted class: {}'.format(class_names[arg_pred_y[0]]))
plt.show()

def plot_image(i,pred_ys,y_test,img):
    pred_ys,y_test,img = pred_ys[i],y_test[i],img[i]
    plt.grid(False)
    plt.xticks([])
    plt.yticks([])

    plt.imshow(img,cmap=plt.cm.binary)

    predicted_label = np.argmax(pred_ys)
    if predicted_label == y_test:
        color = 'blue'
    else:
        color = 'red'

    plt.xlabel('{} {:2.0f}% ({})'.format(class_names[predicted_label],
                                    100*np.max(pred_ys),
                                    class_names[y_test]), color=color)

def plot_value_array(i,pred_ys, true_label):
    pred_ys, true_label = pred_ys[i], true_label[i]
    plt.grid(False)
    plt.xticks([])
    plt.yticks([])
    thisplot = plt.bar(range(10),pred_ys, color='#777777')
    predicted_label = np.argmax(pred_ys)

    thisplot[predicted_label].set_color('red')
    thisplot[true_label].set_color('blue')

print(pred_ys.shape)  # 예: (num_samples, 10)
print(y_test.shape)  # 예: (num_samples,) 또는 (num_samples, 10)

i = 0
plt.figure(figsize=(8,4))
plt.subplot(1,2,1)
plot_image(i,pred_ys,y_test,x_test.reshape(-1,28,28))
plt.subplot(1,2,2)
plot_value_array(i,pred_ys,y_test)
plt.show()

i = 40
plt.figure(figsize=(8,4))
plt.subplot(1,2,1)
plot_image(i,pred_ys,y_test,x_test.reshape(-1,28,28))
plt.subplot(1,2,2)
plot_value_array(i,pred_ys,y_test)
plt.show()

num_rows = 10
num_cols = 3
num_images = num_rows *  num_cols

random_num = np.random.randint(10000,size=num_images)
plt.figure(figsize=(2*2*num_cols, 2*num_rows))
for idx,num in enumerate(random_num):
    plt.subplot(num_rows, 2*num_cols,2*idx+1)
    plot_image(num,pred_ys,y_test,x_test.reshape(-1,28,28))
    plt.subplot(num_rows,2*num_cols,2*idx+2)
    plot_value_array(num,pred_ys,y_test)

plt.show()

• 혼동 행렬 (Confusion Matrix)

from tensorflow.keras.utils import to_categorical

y_test_che = to_categorical(y_test)
y_test_che.shape

from sklearn.metrics import classification_report, confusion_matrix
import seaborn as sns

plt.figure(figsize=(8,8))
cm2 = confusion_matrix(np.argmax(y_test_che, axis=-1), np.argmax(pred_ys, axis=1))
sns.heatmap(cm2, annot=True, fmt='d', cmap='Blues')
plt.xlabel('Predicted Label')
plt.ylabel('True Label')
plt.show()

• 분류 보고서

print(classification_report(np.argmax(y_test_che,axis=-1),np.argmax(pred_ys, axis=-1)))

딥러닝_텐서플로우_케라스.ipynb

15.49MB

DR-01408_박성호_컴퓨터비전응용_4차시.ipynb

2.64MB
