오늘의 학습 목표
- LED 제어 / Button 제어 / LED -- Button 연동
아스키코드
/*
* 01.LED_CONTROL.c
*
* Created: 2025-03-04 오후 4:25:29
* Author : microsoft
*/
#define F_CPU 16000000UL // 16MHZ Unsigned Long
#include <avr/io.h>
#include <util/delay.h> // _delay_ms, _delay_us 헤더파일
// none o/s 방식 또는 loop monitor 방식
void main(void)
{
//76543210
DDRA = 0b11111111; // PORTA를 출력 모드(1)로 설정
// ---- 상위 nibble : 상위 4bits
// ---- 하위 nibble : 하위 4bits
// DDR(Data Direction Register) : 방향 설정
// 1 : 출력, 0 : 입력을 의미
// 0b : 2진수
// 0x : hex
// DDRA = 0Xff;
while (1) // for(;;)
{
PORTA = 0b11111111; // LED 8개 all on
// PORTA = 0xff;
// 255(DEC) = ff(HEX) = 1111 1111(BIN)
_delay_ms(1000);
PORTA = 0b00000000; // LED 8개 all off
// PORTA = 0x00;
_delay_ms(1000);
}
}
함수 분할 컴파일
<main.c>
/*
* 01.LED_CONTROL.c
*
* Created: 2025-03-04 오후 4:25:29
* Author : microsoft
*/
#define F_CPU 16000000UL // 16MHZ Unsigned Long
#include <avr/io.h>
#include <util/delay.h> // _delay_ms, _delay_us 헤더파일
extern int led_main(void); // 함수가 다른 파일에 들어있으면 extern으로 선언
// none o/s 방식 또는 loop monitor 방식
int main(void)
{
led_main();
//76543210
DDRA = 0b11111111; // PORTA를 출력 모드(1)로 설정
// ---- 상위 nibble : 상위 4bits
// ---- 하위 nibble : 하위 4bits
// DDR(Data Direction Register) : 방향 설정
// 1 : 출력, 0 : 입력을 의미
// 0b : 2진수
// 0x : hex
// DDRA = 0Xff;
while (1) // for(;;)
{
PORTA = 0b11111111; // LED 8개 all on
// PORTA = 0xff;
// 255(DEC) = ff(HEX) = 1111 1111(BIN)
_delay_ms(1000);
PORTA = 0b00000000; // LED 8개 all off
// PORTA = 0x00;
_delay_ms(1000);
}
}
<led.c>
/*
* led.c
*
* Created: 2025-03-05 오전 10:23:48
* Author: microsoft
*/
#include "led.h"
int led_main(void); // 선언
void led_all_on(void);
void led_all_off(void);
int led_main(void) // 정의
{
DDRA = 0xff; // PORTA에 연결된 pin8개를 output mode로
while(1)
{
led_all_on();
_delay_ms(1000);
led_all_off();
_delay_ms(1000);
}
}
void led_all_on(void)
{
PORTA = 0xff;
}
void led_all_off(void)
{
PORTA = 0x00;
}
<led.h>
/*
* led.h
*
* Created: 2025-03-05 오전 10:20:12
* Author: microsoft
*/
#ifndef LED_H_
#define LED_H_
#define F_CPU 16000000UL // 16MHZ Unsigned Long
#include <avr/io.h>
#include <util/delay.h> // _delay_ms, _delay_us 헤더파일
#endif /* LED_H_ */
LED 순차적으로 점등
<led.c>
/*
* led.c
*
* Created: 2025-03-05 오전 10:23:48
* Author: microsoft
*/
#include "led.h"
int led_main(void); // 선언
void led_all_on(void);
void led_all_off(void);
void shift_left_led_on(void);
void shift_right_led_on(void);
int led_main(void) // 정의
{
DDRA = 0xff; // PORTA에 연결된 pin8개를 output mode로
while(1)
{
led_all_on();
_delay_ms(500);
led_all_off();
_delay_ms(500);
shift_left_led_on();
shift_right_led_on();
}
}
void led_all_on(void)
{
PORTA = 0xff;
}
void led_all_off(void)
{
PORTA = 0x00;
}
void shift_left_led_on(void)
{
for(int i = 0; i < 8; i++)
{
PORTA = 0b00000001 << i;
// 1 i=0;
// 1 i=1;
// 1 i=2;
// 10000000 i=7;
_delay_ms(300);
}
}
void shift_right_led_on(void)
{
PORTA = 0;
for(int i = 0; i < 8; i++)
{
PORTA = 0b10000000 >> i;
// 10000000 i=0;
// 1 i=1;
// 1 i=2;
// 1 i=7;
_delay_ms(300);
}
}
<led.h>
/*
* led.h
*
* Created: 2025-03-05 오전 10:20:12
* Author: microsoft
*/
#ifndef LED_H_
#define LED_H_
#define F_CPU 16000000UL // 16MHZ Unsigned Long
#include <avr/io.h>
#include <util/delay.h> // _delay_ms, _delay_us 헤더파일
#endif /* LED_H_ */
<main.c>
/*
* 01.LED_CONTROL.c
*
* Created: 2025-03-04 오후 4:25:29
* Author : microsoft
*/
#define F_CPU 16000000UL // 16MHZ Unsigned Long
#include <avr/io.h>
#include <util/delay.h> // _delay_ms, _delay_us 헤더파일
extern int led_main(void); // 함수가 다른 파일에 들어있으면 extern으로 선언
// none o/s 방식 또는 loop monitor 방식
int main(void)
{
led_main();
//76543210
DDRA = 0b11111111; // PORTA를 출력 모드(1)로 설정
// ---- 상위 nibble : 상위 4bits
// ---- 하위 nibble : 하위 4bits
// DDR(Data Direction Register) : 방향 설정
// 1 : 출력, 0 : 입력을 의미
// 0b : 2진수
// 0x : hex
// DDRA = 0Xff;
while (1) // for(;;)
{
PORTA = 0b11111111; // LED 8개 all on
// PORTA = 0xff;
// 255(DEC) = ff(HEX) = 1111 1111(BIN)
_delay_ms(1000);
PORTA = 0b00000000; // LED 8개 all off
// PORTA = 0x00;
_delay_ms(1000);
}
}
<실행결과>
https://youtube.com/shorts/emRCSJOyokk?feature=share
LED 순차점등 (누적)
<led.c>
/*
* led.c
*
* Created: 2025-03-05 오전 10:23:48
* Author: microsoft
*/
#include "led.h"
int led_main(void); // 선언
void led_all_on(void);
void led_all_off(void);
void shift_left_led_on(void);
void shift_right_led_on(void);
void shift_left_keep_ledon(void);
void shift_right_keep_ledon(void);
int led_main(void) // 정의
{
DDRA = 0xff; // PORTA에 연결된 pin8개를 output mode로
while(1)
{
led_all_on();
_delay_ms(500);
led_all_off();
_delay_ms(500);
// shift_left_led_on();
// shift_right_led_on();
shift_left_keep_ledon();
shift_right_keep_ledon();
}
}
void led_all_on(void)
{
PORTA = 0xff;
}
void led_all_off(void)
{
PORTA = 0x00;
}
void shift_left_led_on(void)
{
for(int i = 0; i < 8; i++)
{
PORTA = 0b00000001 << i;
// 1 i=0;
// 1 i=1;
// 1 i=2;
// 10000000 i=7;
_delay_ms(300);
}
}
void shift_right_led_on(void)
{
PORTA = 0;
for(int i = 0; i < 8; i++)
{
PORTA = 0b10000000 >> i;
// 10000000 i=0;
// 1 i=1;
// 1 i=2;
// 1 i=7;
_delay_ms(300);
}
}
void shift_left_keep_ledon(void)
{
for(int i = 0; i < 8; i++)
{
// PORTA += 0b00000001 << i;
PORTA |= 0b00000001 << i;
_delay_ms(200);
}
}
void shift_right_keep_ledon(void)
{
PORTA = 0;
for(int i = 0; i < 8; i++)
{
// PORTA += 0b10000000 >> i;
PORTA |= 0b10000000 >> i;
_delay_ms(200);
}
}
<실행 결과>
https://youtube.com/shorts/kpYQcBxuhHE
LED flower 점등
<led.c>
/*
* led.c
*
* Created: 2025-03-05 오전 10:23:48
* Author: microsoft
*/
#include "led.h"
int led_main(void); // 선언
void led_all_on(void);
void led_all_off(void);
void shift_left_led_on(void);
void shift_right_led_on(void);
void shift_left_keep_ledon(void);
void shift_right_keep_ledon(void);
void flower_on(void);
void flower_off(void);
int led_main(void) // 정의
{
DDRA = 0xff; // PORTA에 연결된 pin8개를 output mode로
while(1)
{
// led_all_on();
// _delay_ms(500);
// led_all_off();
// _delay_ms(500);
// shift_left_led_on();
// shift_right_led_on();
// shift_left_keep_ledon();
// shift_right_keep_ledon();
flower_on();
flower_off();
}
}
void led_all_on(void)
{
PORTA = 0xff;
}
void led_all_off(void)
{
PORTA = 0x00;
}
void shift_left_led_on(void)
{
for(int i = 0; i < 8; i++)
{
PORTA = 0b00000001 << i;
// 1 i=0;
// 1 i=1;
// 1 i=2;
// 10000000 i=7;
_delay_ms(300);
}
}
void shift_right_led_on(void)
{
PORTA = 0;
for(int i = 0; i < 8; i++)
{
PORTA = 0b10000000 >> i;
// 10000000 i=0;
// 1 i=1;
// 1 i=2;
// 1 i=7;
_delay_ms(300);
}
}
void shift_left_keep_ledon(void)
{
for(int i = 0; i < 8; i++)
{
// PORTA += 0b00000001 << i;
PORTA |= 0b00000001 << i;
_delay_ms(200);
}
}
void shift_right_keep_ledon(void)
{
PORTA = 0;
for(int i = 0; i < 8; i++)
{
// PORTA += 0b10000000 >> i;
PORTA |= 0b10000000 >> i;
_delay_ms(200);
}
}
void flower_on(void)
{
int left = 0;
int right = 0;
for(int i = 0; i < 4; i++)
{
left |= 0b00001000 >> i;
_delay_ms(200);
right |= 0b00010000 << i;
_delay_ms(200);
PORTA = left | right;
}
}
/*
void flower_on(void)
{
PORTA = 0;
for (int i = 0; i < 4; i++)
{
PORTA |= 0x10 << i | 0x08 >> i;
_delay_ms(50);
}
}
*/
void flower_off(void)
{
int left = 0b11110000;
int right = 0b00001111;
for(int i = 0; i < 5; i++)
{
left &= 0b11110000 >> i;
_delay_ms(200);
right &= 0b00001111 << i;
_delay_ms(200);
PORTA = left | right;
}
}
/*
void flower_off(void)
{
unsigned char h = 0xf0;
unsigned char l = 0x0f;
PORTA = 0;
for (int i = 0; i < 4; i++)
{
PORTA = (h >> i) & 0xf0 | (l << i) & 0x0f;
_delay_ms(50);
}
PORTA = 0;
_delay_ms(200);
}
*/
<실행 결과>
https://youtube.com/shorts/obLDugxgONg

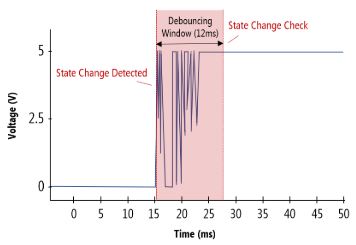

noise 제거 : debounce
Polling
- 대상을 주기적으로 감시하여 상황을 발생하면 해당 처리 루틴을 실행해 처리한다면, 인터럽트는 상대가 CPU에게 일을 처리해달라고 요청하는 수단
- 주기적으로 마이크로프로세서가 상태를 파악하기 위해 장치의 레지스터를 읽어야 하고, 이 작업이 진행되는 동안은 다른 장치의 체크는 힘들다
Interrupt
- CPU가 프로그램을 실행하고 있을때, 입출력 어떠한 주변장치들의 입출력이나 하드웨어 문제가 발생하여 처리가 필요한 경우, 프로그램에서 예외 등이 발생했을때 CPU에게 이를 알려주는 방식
LED BUTTON 조작
<button.h>
/*
* button.h
*
* Created: 2025-03-05 오후 2:30:03
* Author: microsoft
*/
#ifndef BUTTON_H_
#define BUTTON_H_
#define F_CPU 16000000UL // 16MHZ Unsigned Long
#include <avr/io.h> // PORTA, PORTB 등의 I/O 관련 register 등이 있다.
#include <util/delay.h> // _delay_ms, _delay_us 헤더파일
#define LED_DDR DDRA // 이렇게 하는 이유 : LED PORT가 변경되면 #define만 바꿔주면 compiler가 변경
#define LED_PORT PORTA
#define BUTTON_DDR DDRD
#define BUTTON_PIN PIND // PIND는 PORTD를 읽는 register 5v:1 0v:0
#define BUTTON0PIN 3 // PORTD.3
#define BUTTON1PIN 4 // PORTD.4
#define BUTTON2PIN 5 // PORTD.5
#define BUTTON3PIN 6 // PORTD.6
#define BUTTON0 0 // PORTD.3의 가상의 index(S/W번호)
#define BUTTON1 1 // PORTD.4의 가상의 index(S/W번호)
#define BUTTON2 2 // PORTD.5의 가상의 index(S/W번호)
#define BUTTON3 3 // PORTD.6의 가상의 index(S/W번호)
#define BUTTON_NUMBER 4 // button의 개수
#define BUTTON_PRESS 1 // 버튼을 누르면 high(active-high)
#define BUTTON_RELEASE 0 // 버튼을 떼면 low
#endif /* BUTTON_H_ */
<button.c>
/*
* button.c
*
* Created: 2025-03-05 오후 2:30:25
* Author: microsoft
*/
#include "button.h"
// 버튼 초기화 (방향설정 : 입력)
// PORTD 76543210
// 1010 초기값
// 10000111 &
// DDRD &= 0x87 // 3, 4, 5, 6을 input으로 설정한다. (1) 가독성이 떨어진다. (코드 해석이 어렵다)
// (2) port를 변경 시 프로그램 수정이 어렵다.
void init_button(void);
int get_button(int button_num, int button_pin);
void init_button(void)
{
BUTTON_DDR &= ~(1 << BUTTON0PIN | 1 << BUTTON1PIN | 1 << BUTTON2PIN | 1 << BUTTON3PIN);
}
// 예)
// BUTTON0 : S/W 번호 --> button_num
// BUTTON0PIN : button pin
// return 값 1 : 버튼을 눌렀다 떼면 1을 return
// 0 : idle 상태
int get_button(int button_num, int button_pin)
{
static unsigned char button_status[] = {BUTTON_RELEASE, BUTTON_RELEASE, BUTTON_RELEASE, BUTTON_RELEASE}; // 지역 변수에 static을 쓰면 전역 변수처럼 함수를 빠져 나갔다 다시 들어와도 값을 유지한다.
int current_state;
current_state = BUTTON_PIN & (1 << button_pin); // 버튼을 읽는다.
if(current_state && button_status[button_num] == BUTTON_RELEASE) // 버튼이 처음 눌려진 noise high 상태
{
_delay_ms(60); // noise가 지나가기를 기다린다.
button_status[button_num] = BUTTON_PRESS; // noise가 지나간 상태의 high 상태
return 0; // 아직은 완전히 눌렸다 떼어진 상태가 아니다.
}
else if(current_state == BUTTON_RELEASE && button_status[button_num] == BUTTON_PRESS)
{
_delay_ms(60);
button_status[button_num] = BUTTON_RELEASE; // 다음 버튼 체크를 위해서 초기화
return 1; // 완전히 1번 눌렸다 떼어진 상태로 인정
}
return 0; // 버튼이 open된 상태
}
<main.c>
/*
* 01.LED_CONTROL.c
*
* Created: 2025-03-04 오후 4:25:29
* Author : microsoft
*/
#define F_CPU 16000000UL // 16MHZ Unsigned Long
#include <avr/io.h>
#include <util/delay.h> // _delay_ms, _delay_us 헤더파일
#include "button.h"
extern int led_main(void); // 함수가 다른 파일에 들어있으면 extern으로 선언
extern void init_button(void); // 함수가 다른 파일에 들어있으면 extern으로 선언
extern int get_button(int button_num, int button_pin); // 함수가 다른 파일에 들어있으면 extern으로 선언
extern void led_all_on(void);
extern void led_all_off(void);
// none o/s 방식 또는 loop monitor 방식
int main(void)
{
// led_main();
int button0_state = 0; // 초기 상태를 0으로 출발
init_button();
//76543210
DDRA = 0b11111111; // PORTA를 출력 모드(1)로 설정
// ---- 상위 nibble : 상위 4bits
// ---- 하위 nibble : 하위 4bits
// DDR(Data Direction Register) : 방향 설정
// 1 : 출력, 0 : 입력을 의미
// 0b : 2진수
// 0x : hex
// DDRA = 0Xff;
while (1) // for(;;)
{
// 1 button 처리 (toggle)
// button0를 1번 누르면 led_all_on
// 1번 다시 누르면 led_all_off
if (get_button(BUTTON0, BUTTON0PIN))
{
button0_state = !button0_state; // 반전 0 <--> 1
if(button0_state)
{
led_all_on();
}
else
{
led_all_off();
}
}
}
}
<실행 결과>
https://youtube.com/shorts/QHCEE7I6xMU
LED BUTTON 제어 (4개의 버튼으로 4개의 LED 동작 실행)
<button.h>
/*
* button.h
*
* Created: 2025-03-05 오후 2:30:03
* Author: microsoft
*/
#ifndef BUTTON_H_
#define BUTTON_H_
#define F_CPU 16000000UL // 16MHZ Unsigned Long
#include <avr/io.h> // PORTA, PORTB 등의 I/O 관련 register 등이 있다.
#include <util/delay.h> // _delay_ms, _delay_us 헤더파일
#define LED_DDR DDRA // 이렇게 하는 이유 : LED PORT가 변경되면 #define만 바꿔주면 compiler가 변경
#define LED_PORT PORTA
#define BUTTON_DDR DDRD
#define BUTTON_PIN PIND // PIND는 PORTD를 읽는 register 5v:1 0v:0
#define BUTTON0PIN 3 // PORTD.3
#define BUTTON1PIN 4 // PORTD.4
#define BUTTON2PIN 5 // PORTD.5
#define BUTTON3PIN 6 // PORTD.6
#define BUTTON0 0 // PORTD.3의 가상의 index(S/W번호)
#define BUTTON1 1 // PORTD.4의 가상의 index(S/W번호)
#define BUTTON2 2 // PORTD.5의 가상의 index(S/W번호)
#define BUTTON3 3 // PORTD.6의 가상의 index(S/W번호)
#define BUTTON_NUMBER 4 // button의 개수
#define BUTTON_PRESS 1 // 버튼을 누르면 high(active-high)
#define BUTTON_RELEASE 0 // 버튼을 떼면 low
#endif /* BUTTON_H_ */
<main.c>
/*
* 01.LED_CONTROL.c
*
* Created: 2025-03-04 오후 4:25:29
* Author : microsoft
*/
#define F_CPU 16000000UL // 16MHZ Unsigned Long
#include <avr/io.h>
#include <util/delay.h> // _delay_ms, _delay_us 헤더파일
#include "button.h"
extern int led_main(void); // 함수가 다른 파일에 들어있으면 extern으로 선언
extern void init_button(void); // 함수가 다른 파일에 들어있으면 extern으로 선언
extern int get_button(int button_num, int button_pin); // 함수가 다른 파일에 들어있으면 extern으로 선언
extern void led_all_on(void);
extern void led_all_off(void);
extern void shift_left_led_on(void);
extern void shift_right_led_on(void);
extern void shift_left_keep_ledon(void);
extern void shift_right_keep_ledon(void);
extern void flower_on(void);
extern void flower_off(void);
// none o/s 방식 또는 loop monitor 방식
int main(void)
{
// led_main();
int button0_state = 0; // 초기 상태를 0으로 출발
int button1_state = 0;
int button2_state = 0;
int button3_state = 0;
init_button();
//76543210
DDRA = 0b11111111; // PORTA를 출력 모드(1)로 설정
// ---- 상위 nibble : 상위 4bits
// ---- 하위 nibble : 하위 4bits
// DDR(Data Direction Register) : 방향 설정
// 1 : 출력, 0 : 입력을 의미
// 0b : 2진수
// 0x : hex
// DDRA = 0Xff;
while (1) // for(;;)
{
// 1 button 처리 (toggle)
// button0를 1번 누르면 led_all_on
// 1번 다시 누르면 led_all_off
if (get_button(BUTTON0, BUTTON0PIN))
{
button0_state = !button0_state; // 반전 0 <--> 1
if(button0_state)
{
led_all_on();
}
else
{
led_all_off();
}
}
if (get_button(BUTTON1, BUTTON1PIN))
{
button1_state = !button1_state; // 반전 0 <--> 1
if(button1_state)
{
shift_left_led_on();
}
else
{
shift_right_led_on();
}
}
if (get_button(BUTTON2, BUTTON2PIN))
{
button2_state = !button2_state; // 반전 0 <--> 1
if(button2_state)
{
shift_left_keep_ledon();
}
else
{
shift_right_keep_ledon();
}
}
if (get_button(BUTTON3, BUTTON3PIN))
{
button3_state = !button3_state; // 반전 0 <--> 1
if(button3_state)
{
flower_on();
}
else
{
flower_off();
}
}
}
}
<button.c>
/*
* button.c
*
* Created: 2025-03-05 오후 2:30:25
* Author: microsoft
*/
#include "button.h"
// 버튼 초기화 (방향설정 : 입력)
// PORTD 76543210
// 1010 초기값
// 10000111 &
// DDRD &= 0x87 // 3, 4, 5, 6을 input으로 설정한다. (1) 가독성이 떨어진다. (코드 해석이 어렵다)
// (2) port를 변경 시 프로그램 수정이 어렵다.
void init_button(void);
int get_button(int button_num, int button_pin);
void init_button(void)
{
BUTTON_DDR &= ~(1 << BUTTON0PIN | 1 << BUTTON1PIN | 1 << BUTTON2PIN | 1 << BUTTON3PIN);
}
// 예)
// BUTTON0 : S/W 번호 --> button_num
// BUTTON0PIN : button pin
// return 값 1 : 버튼을 눌렀다 떼면 1을 return
// 0 : idle 상태
int get_button(int button_num, int button_pin)
{
static unsigned char button_status[] = {BUTTON_RELEASE, BUTTON_RELEASE, BUTTON_RELEASE, BUTTON_RELEASE}; // 지역 변수에 static을 쓰면 전역 변수처럼 함수를 빠져 나갔다 다시 들어와도 값을 유지한다.
int current_state;
current_state = BUTTON_PIN & (1 << button_pin); // 버튼을 읽는다.
if(current_state && button_status[button_num] == BUTTON_RELEASE) // 버튼이 처음 눌려진 noise high 상태
{
_delay_ms(60); // noise가 지나가기를 기다린다.
button_status[button_num] = BUTTON_PRESS; // noise가 지나간 상태의 high 상태
return 0; // 아직은 완전히 눌렸다 떼어진 상태가 아니다.
}
else if(current_state == BUTTON_RELEASE && button_status[button_num] == BUTTON_PRESS)
{
_delay_ms(60);
button_status[button_num] = BUTTON_RELEASE; // 다음 버튼 체크를 위해서 초기화
return 1; // 완전히 1번 눌렸다 떼어진 상태로 인정
}
return 0; // 버튼이 open된 상태
}
<led.c>
/*
* led.c
*
* Created: 2025-03-05 오전 10:23:48
* Author: microsoft
*/
#include "led.h"
int led_main(void); // 선언
void led_all_on(void);
void led_all_off(void);
void shift_left_led_on(void);
void shift_right_led_on(void);
void shift_left_keep_ledon(void);
void shift_right_keep_ledon(void);
void flower_on(void);
void flower_off(void);
int led_main(void) // 정의
{
DDRA = 0xff; // PORTA에 연결된 pin8개를 output mode로
while(1)
{
//led_all_on();
//_delay_ms(50);
//led_all_off();
//_delay_ms(50);
//shift_left_led_on();
//shift_right_led_on();
//shift_left_keep_ledon();
//shift_right_keep_ledon();
//flower_on();
//flower_off();
}
}
void led_all_on(void)
{
PORTA = 0xff;
}
void led_all_off(void)
{
PORTA = 0x00;
}
void shift_left_led_on(void)
{
for(int i = 0; i < 8; i++)
{
PORTA = 0b00000001 << i;
// 1 i=0;
// 1 i=1;
// 1 i=2;
// 10000000 i=7;
_delay_ms(50);
}
}
void shift_right_led_on(void)
{
PORTA = 0;
for(int i = 0; i < 8; i++)
{
PORTA = 0b10000000 >> i;
// 10000000 i=0;
// 1 i=1;
// 1 i=2;
// 1 i=7;
_delay_ms(50);
}
}
void shift_left_keep_ledon(void)
{
PORTA = 0;
for(int i = 0; i < 8; i++)
{
// PORTA += 0b00000001 << i;
PORTA |= 0b00000001 << i;
_delay_ms(50);
}
}
void shift_right_keep_ledon(void)
{
PORTA = 0;
for(int i = 0; i < 8; i++)
{
// PORTA += 0b10000000 >> i;
PORTA |= 0b10000000 >> i;
_delay_ms(50);
}
}
void flower_on(void)
{
int left = 0;
int right = 0;
for(int i = 0; i < 4; i++)
{
left |= 0b00001000 >> i;
_delay_ms(50);
right |= 0b00010000 << i;
_delay_ms(50);
PORTA = left | right;
}
}
/*
void flower_on(void)
{
PORTA = 0;
for (int i = 0; i < 4; i++)
{
PORTA |= 0x10 << i | 0x08 >> i;
_delay_ms(50);
}
}
*/
void flower_off(void)
{
int left = 0b11110000;
int right = 0b00001111;
for(int i = 0; i < 5; i++)
{
left &= 0b11110000 >> i;
_delay_ms(50);
right &= 0b00001111 << i;
_delay_ms(50);
PORTA = left | right;
}
}
/*
void flower_off(void)
{
unsigned char h = 0xf0;
unsigned char l = 0x0f;
PORTA = 0;
for (int i = 0; i < 4; i++)
{
PORTA = (h >> i) & 0xf0 | (l << i) & 0x0f;
_delay_ms(50);
}
PORTA = 0;
_delay_ms(200);
}
*/
<실행 결과>
https://youtube.com/shorts/OYOCHglhcf4

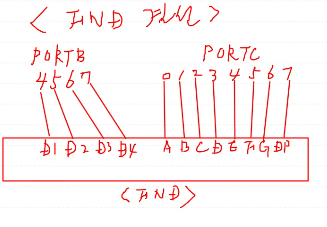

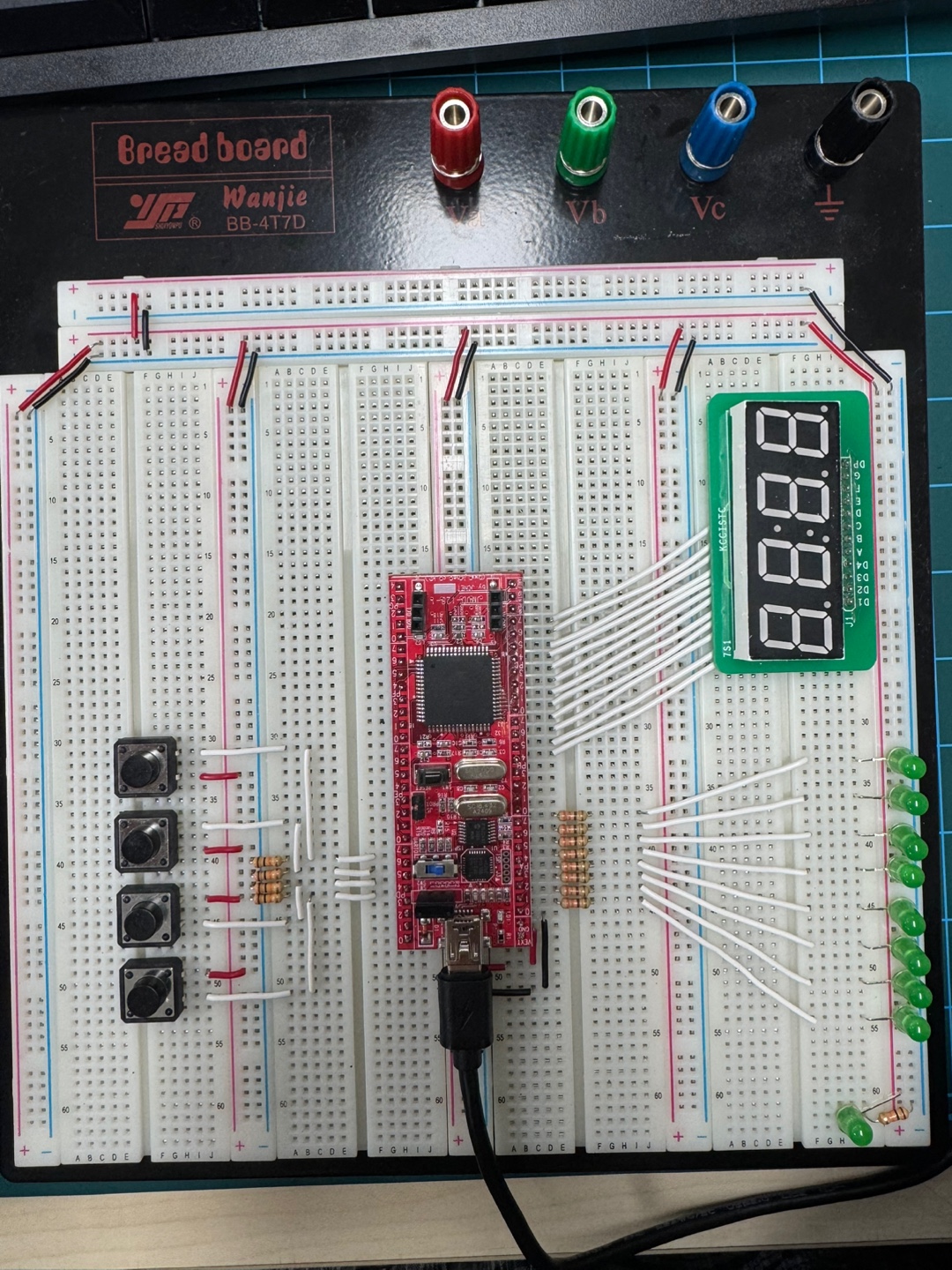

FND 회로 연결
'(Telechips) AI 시스템 반도체 SW 개발자 교육 > ATmega128A 마이크로컨트롤러 프로그래밍' 카테고리의 다른 글
| 6일차 (0) | 2025.03.11 |
|---|---|
| 5일차 (0) | 2025.03.10 |
| 4일차 (0) | 2025.03.07 |
| 3일차 (0) | 2025.03.06 |
| 1일차 (0) | 2025.03.04 |
'(Telechips) AI 시스템 반도체 SW 개발자 교육/ATmega128A 마이크로컨트롤러 프로그래밍' Related Articles
more
