6일차

2025.03.11



오늘의 학습 목표

1. 회로도 작성 완료

- 새로운 모듈 작성

2. UART 오실로스코프 확인

3. EXTERNAL INT

4. Ultrasonic Application

5. Timer 16 PWM 제어

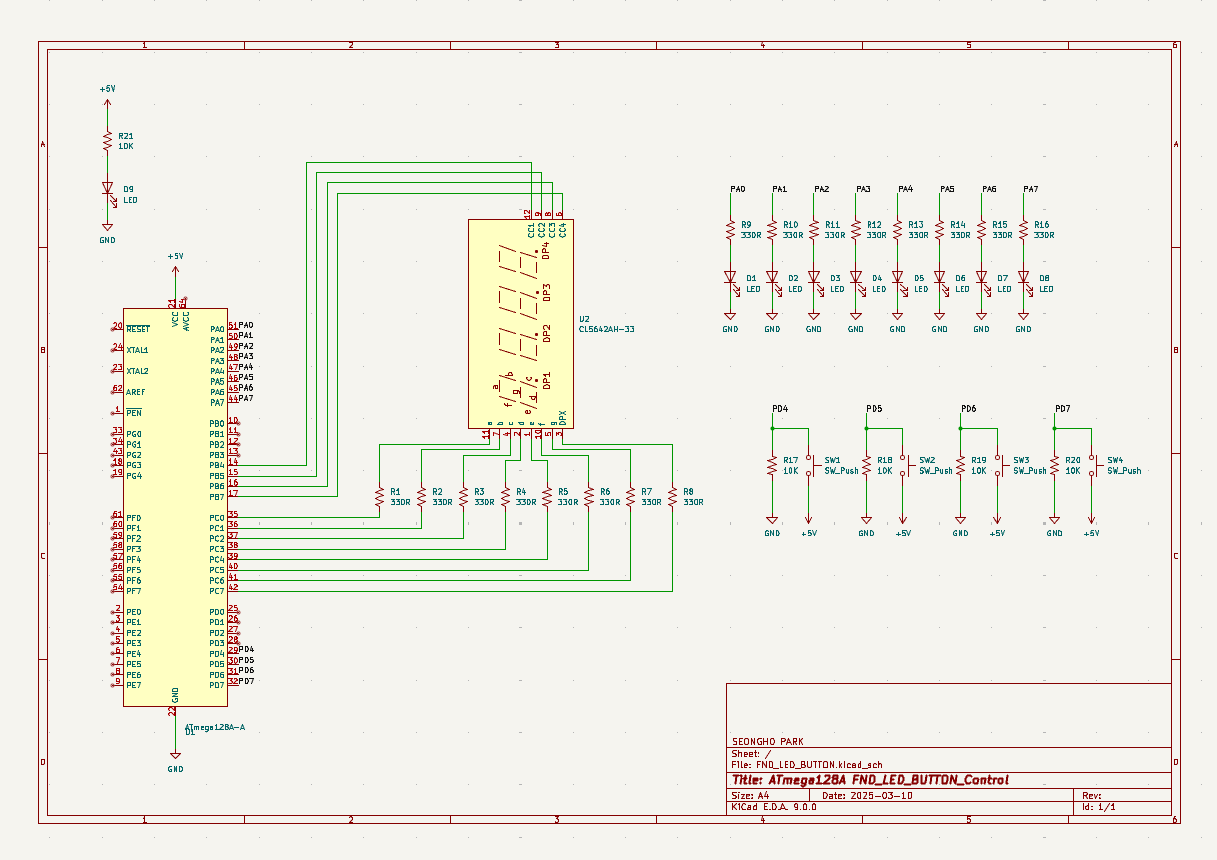

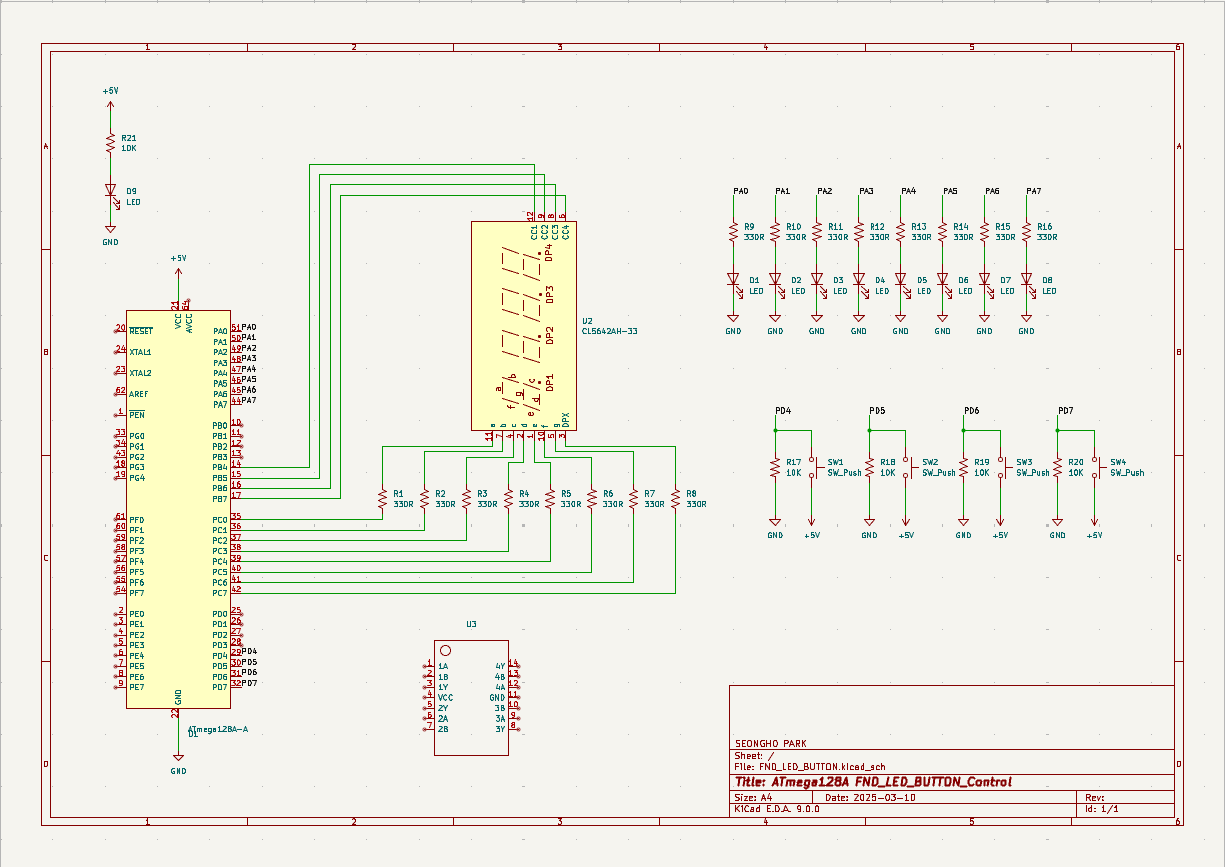

<회로도(KiCAD)>

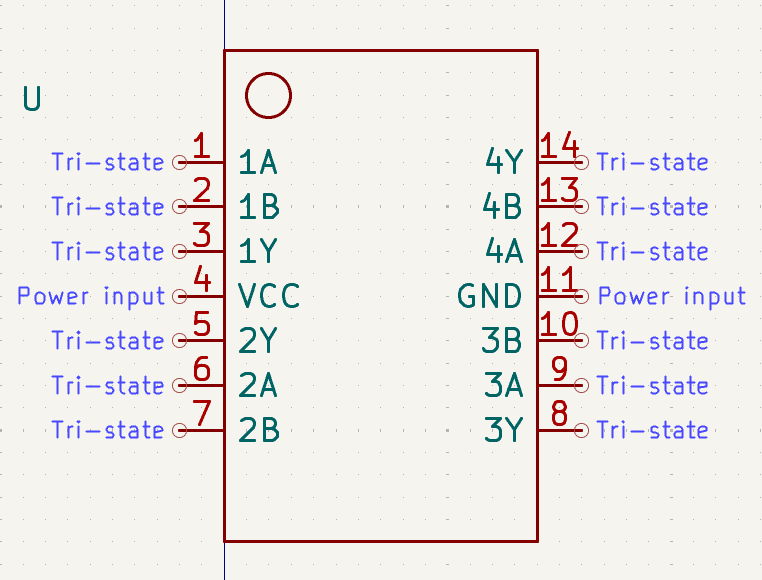

심볼 제작(편집) with KiCAD

ex) Texas Instruments 7400



회로도에 심볼 불러오기

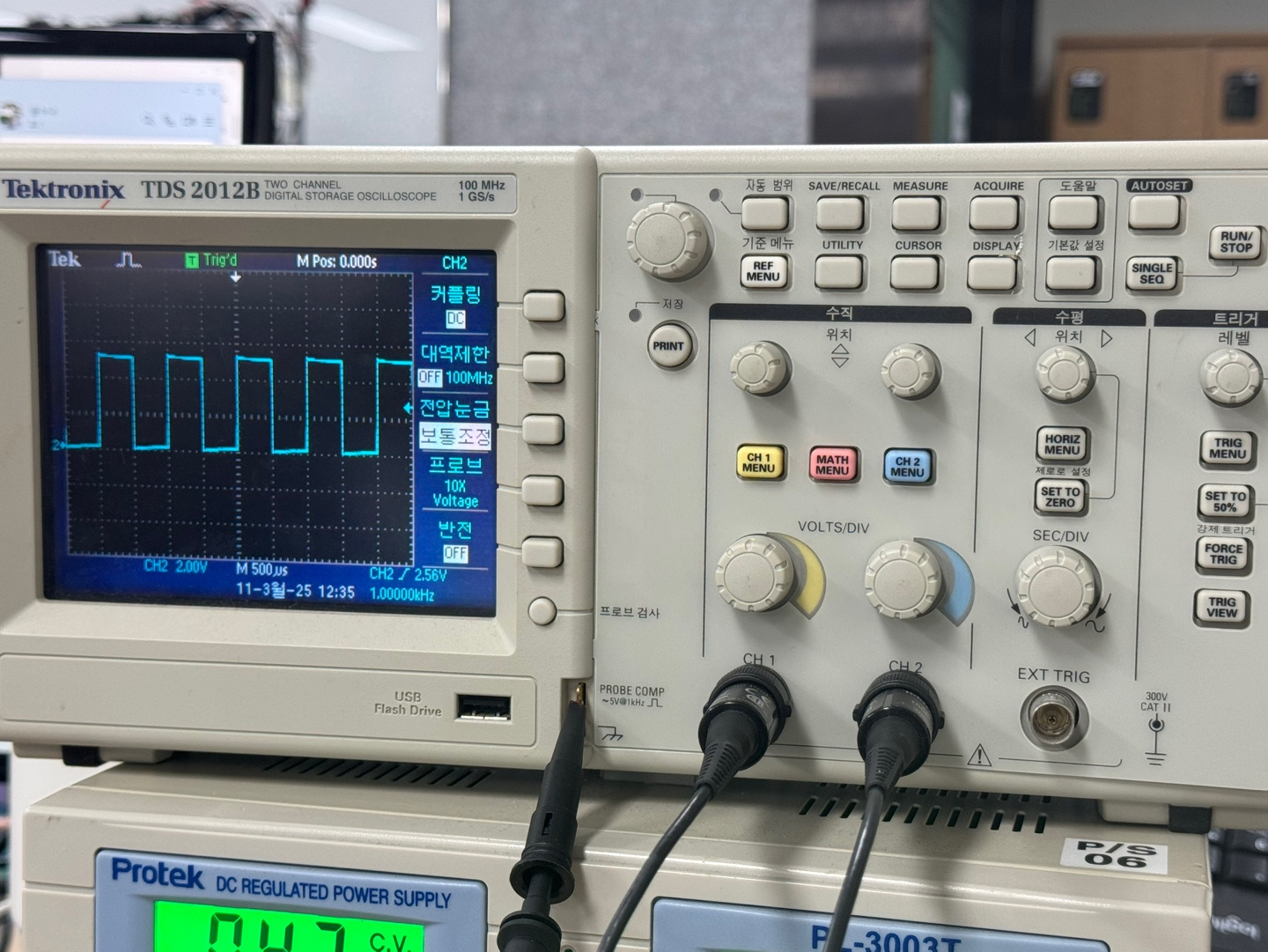

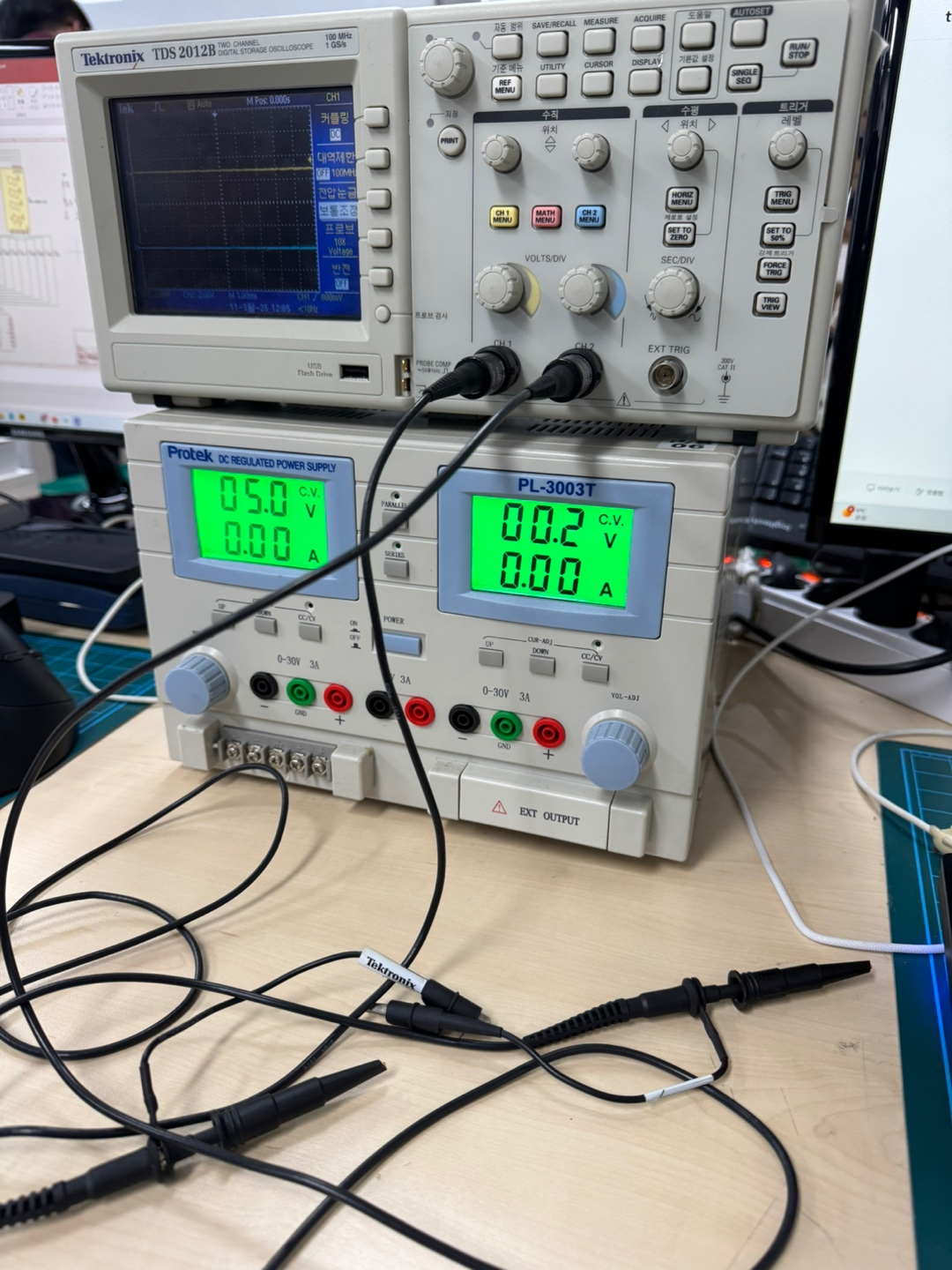

오실로스코프와 파워서플라이

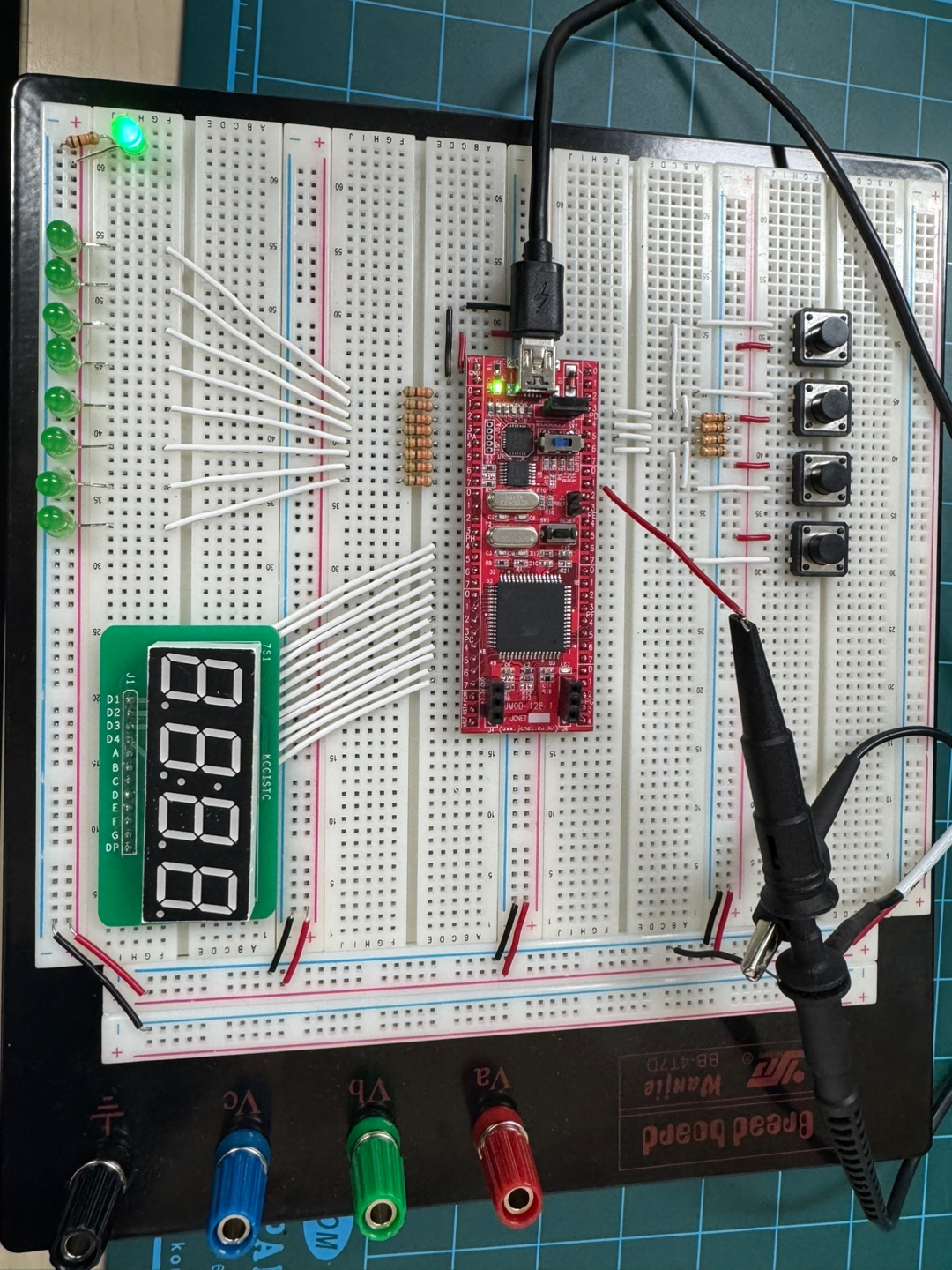

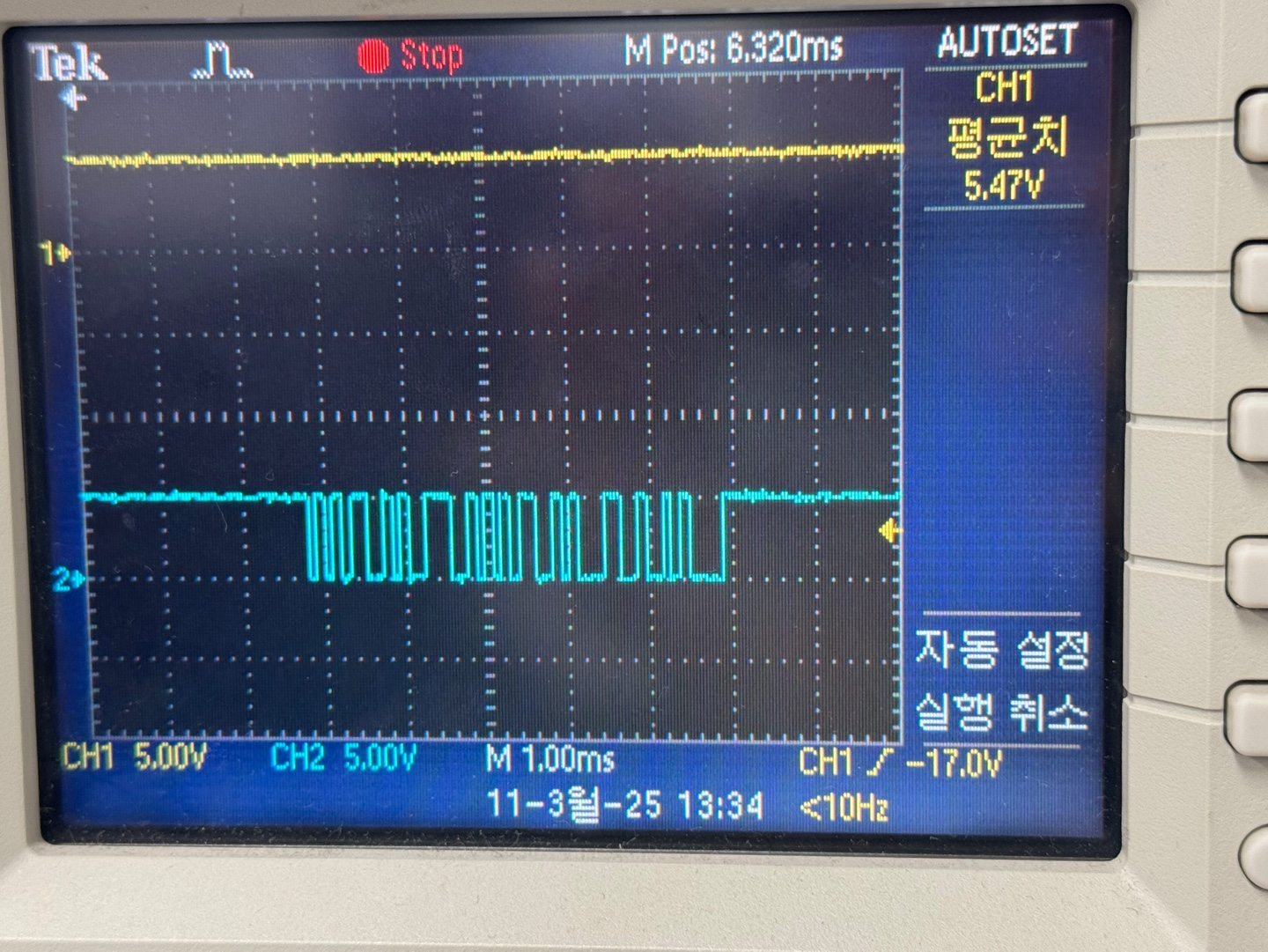

오실로스코프와 ATmega128A 연결 (PE1 : +, GND : -)

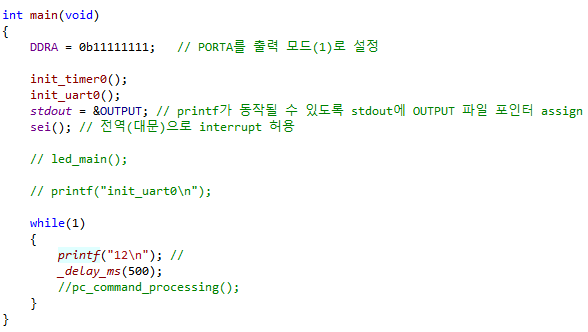

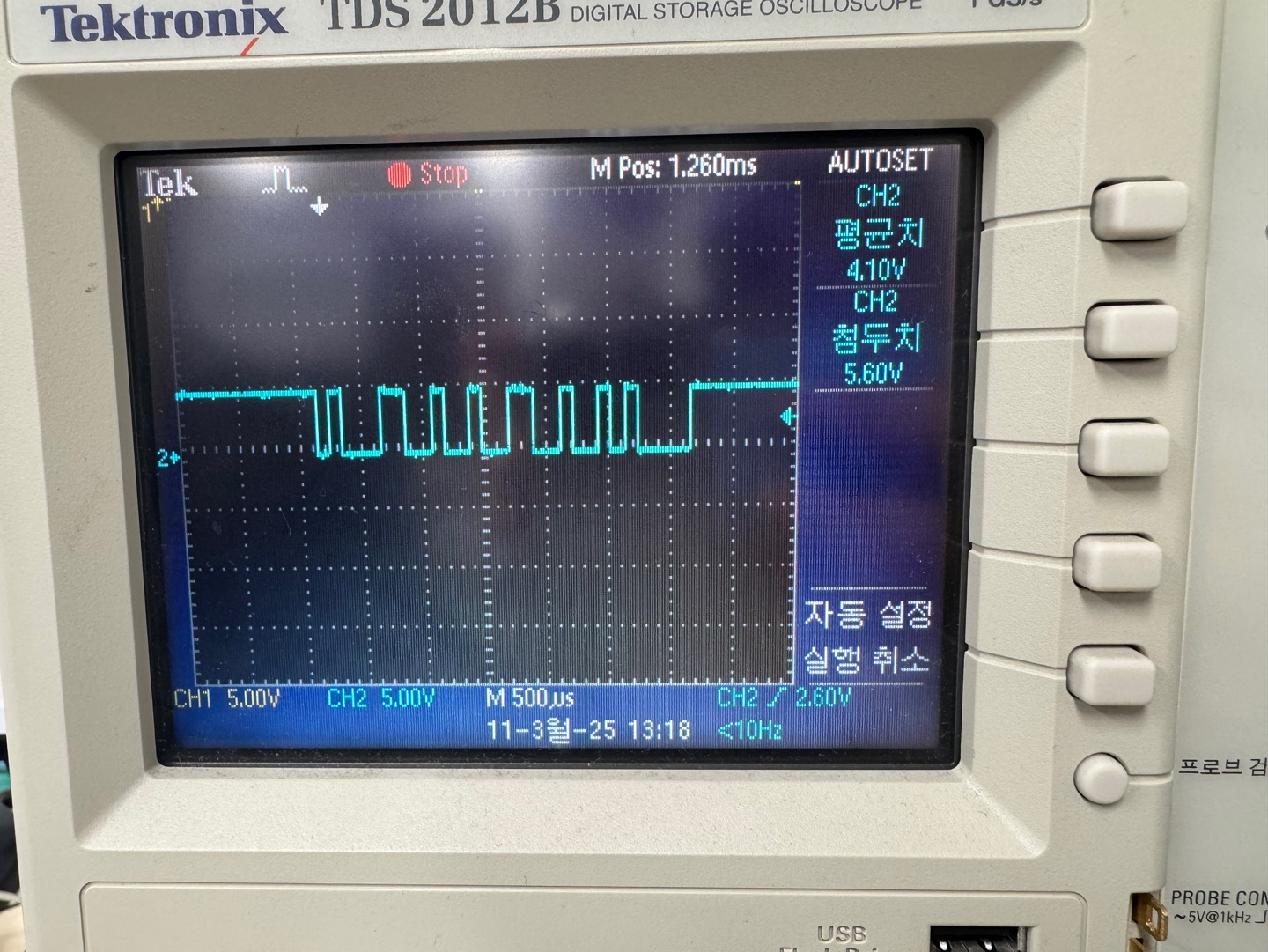

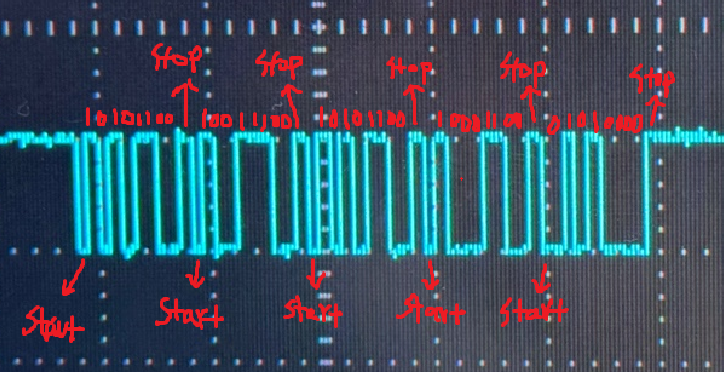

printf("12\n");

'1' : 0011 0001

'2' : 0011 0010

'\n' : 0x0A : 0000 1010

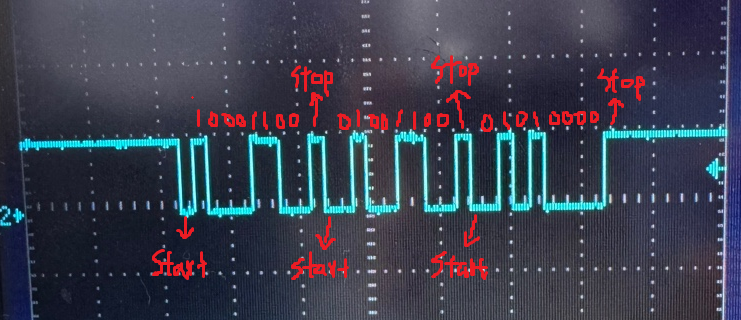

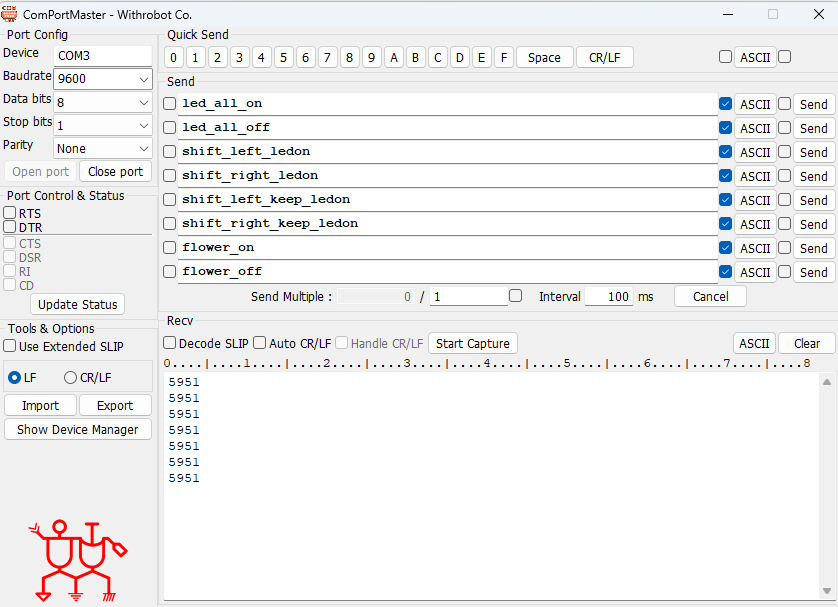

전화번호 뒷자리 출력

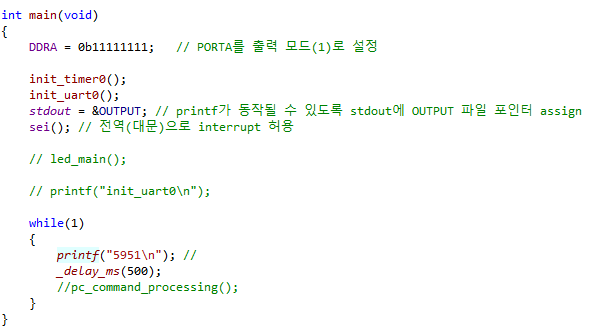

pritnf("5951\n");

'5' : 0011 0101

'9' : 0011 1100

'5' : 0011 0101

'1' : 0011 0001

'\n' : 0x0A : 0000 1010

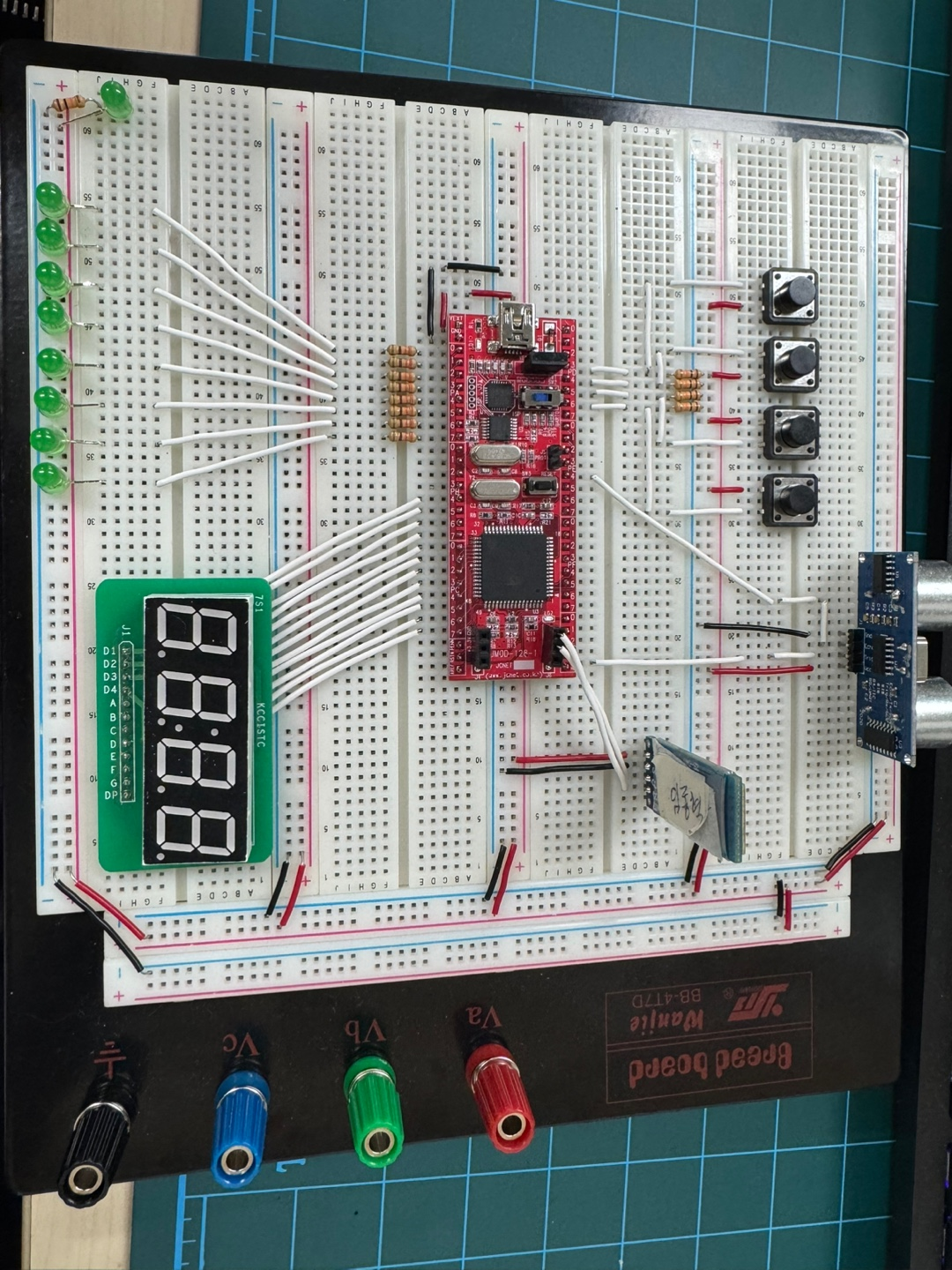

초음파 센서, 블루투스 모듈 ATmega128A와 연결
