9일차

2025.06.23



ctags

$ sudo apt-get install universal-ctags
$ sudo apt-get install cscope

#linux 폴더에서 실행

ctags -R
cscope -R

$ vi ~/.vimrc   로 .vimrc 파일을 연다.

set hlsearch
set autoindent
set cindent
set nu
set tabstop=4
set shiftwidth=4
set title
if has("syntax")
    syntax on
endif


if filereadable("./tags")
    set tags=./tags
elseif filereadable("../tags")
    set tags=../tags
elseif filereadable("../../tags")
    set tags=../../tags
elseif filereadable("../../../tags")
    set tags=../../../tags
elseif filereadable("../../../../tags")
    set tags=../../../../tags
else
    set tags=/home/ubuntu/project/linux/tags
endif

set tags=/home/ubuntu/project/linux/tags

set csprg=/usr/bin/cscope
"set csto=0
"set cst
set nocsverb
if filereadable("./cscope.out")
    cs add ./cscope.out
elseif filereadable("../cscope.out")
    cs add ../cscope.out
elseif filereadable("../../cscope.out")
    cs add ../../cscope.out
elseif filereadable("../../../cscope.out")
    cs add ../../../cscope.out
elseif filereadable("../../../../cscope.out")
    cs add ../../../../cscope.out
else
    cs add /home/pi/project/linux/cscope.out
endif
set csverb



정의로 가기

Ctrl-]

Ctrl-t

gd => go definition

Ctrl+o to go back; Ctrl+i to go forward



search 현재 커서있는 단어

g + *

n : next 찾기
shift + n : previous
Ctrl+o to go back; Ctrl+i to go forward



line number로 이동

50 + shift + g



word로 이동

7 + w



• [cscope 사용법]
  1. 소스 디렉토리에서 ctags 생성
  분석하려는 소스들의 루트 디렉토리에서 생성

  $ ctags -R


  • -R 이라는 옵션이 하위디렉토리까지 생각해서 만든다는거다.
  • 만약에 ctags * 라고 명령어를 실행하면, 현재 디렉토리 기준으로만 ctag가 생성된다.
  1. 소스 디렉토리에서 cscope.out 과 cscope.files 를 생성
  즉, 내가 분석하려는 소스들의 루트 디렉토리에서 생성

  $ cscope -R


  ctrl + d 눌러서 빠져 나온다.
• ex) 만약에 test/ 즉, test라는 폴더 안의 소스를 전부 분석하고 싶으면 cd test 로 test 폴더 들어가서 만들면 되겠지.
• ex) 만약에 test/ 즉, test라는 폴더 안의 소스를 전부 분석하고 싶으면 cd test 로 test 폴더 들어가서 만들면 되겠지.



핸들러 함수 VS 콜백 함수

구분	핸들러 함수 (Handler Function)	콜백 함수 (Callback Function)
정의	특정 이벤트나 신호, 인터럽트 등이 발생했을 때 이를 처리하기 위해 등록된 함수	다른 함수에 인자로 전달되어, 특정 조건이나 이벤트 발생 시 호출되는 함수
주요 용도	주로 이벤트, 인터럽트, 신호, 사용자 입력 등을 처리하는 데 사용	비동기 처리, 이벤트 처리, 작업 완료 시 추가 동작 등 다양한 상황에서 사용
등록 방식	시스템이나 프레임워크에 핸들러로 명시적으로 등록됨 (예: 인터럽트 핸들러, 이벤트 핸들러)	함수의 인자로 직접 전달되거나, 내부적으로 등록되어 호출됨
실행 시점	해당 이벤트나 신호가 발생할 때 시스템이 자동으로 호출	해당 함수(예: 비동기 함수)의 작업이 끝나거나, 특정 조건이 만족될 때 호출
예시	인터럽트 핸들러, 이벤트 핸들러, 신호 핸들러	setTimeout, 비동기 파일 읽기, Promise.then, 이벤트 리스너 등





추가 설명

• 핸들러 함수는 “어떤 이벤트나 신호가 발생했을 때 그에 대응해 처리하는 역할”을 하며, 운영체제나 프레임워크에 명시적으로 등록되어 동작합니다. 예를 들어, 인터럽트 핸들러는 하드웨어 인터럽트가 발생할 때 운영체제가 호출하는 함수입니다
• 콜백 함수는 “다른 함수에 인자로 전달되어, 그 함수의 작업이 끝난 후에 호출되는 함수”입니다. 콜백은 비동기 처리, 이벤트 처리 등에서 널리 사용되며, 함수의 제어 흐름을 유연하게 만들 수 있습니다
• 관계: 콜백 함수가 핸들러로 등록되어 사용될 수도 있습니다. 예를 들어, 이벤트 핸들러를 콜백 함수로 등록하는 경우가 많습니다

요약

• 핸들러 함수: 이벤트나 신호가 발생할 때 시스템이 자동으로 호출하도록 등록된 함수
• 콜백 함수: 다른 함수에 인자로 전달되어, 특정 조건이나 이벤트가 발생할 때 호출되는 함수

둘은 비슷해 보이지만, 핸들러는 “등록”과 “자동 호출”에 초점이 있고, 콜백은 “함수 전달”과 “유연한 실행”에 초점이 있습니다.



1. list_add() / list_add_tail()

void list_add(struct list_head *new, struct list_head *head);

void list_add_tail(struct list_head *new, struct list_head *head);

• 첫 번째 인자: new → 새로 리스트에 넣을 노드

• 두 번째 인자: head → 어디 근처에 넣을지를 결정하는 기준

즉, 이 함수는 new를 어디에 “넣을지” 결정하기 때문에, new가 주체입니다.

2. list_del() / list_move()

void list_del(struct list_head *entry);

void list_move(struct list_head *entry, struct list_head *head);

• 첫 번째 인자: entry → 이미 리스트 안에 존재하는 노드 (작업의 대상)

• list_del(entry) → entry를 삭제

• list_move(entry, head) → entry를 head 바로 뒤로 이동

이 함수들은 리스트에 이미 들어 있는 노드를 조작하는 것이기 때문에, 그 노드가 첫 번째 인자로 오는 것이 자연스럽습니다.



요약 표

함수 이름 첫 번째 인자 의미 동작 주체

list_add() new 새로 추가할 노드 추가 대상 노드

list_add_tail() new 새로 추가할 노드 추가 대상 노드

list_del() entry 삭제할 노드 조작 대상 노드

list_move() entry 이동시킬 노드 조작 대상 노드

list_move_tail() entry 리스트의 끝으로 이동시킬 노드 조작 대상 노드

비유로 이해하기

• list_add(new, head)는 “new야, 너 head 뒤에 가 있어” → new가 중심

• list_del(entry)는 “entry야, 너 삭제당해” → entry가 중심

보통 이런 설계는 왜 하나요?

• 일관성 유지와 가독성 때문입니다.

• 보통 어떤 함수가 무엇을 조작할지에 따라 그 “주체”를 첫 번째 인자로 넣는 것이 일반적입니다.



bh1750.c

/* bh1750_chrdrv.c */

#include <linux/module.h>
#include <linux/i2c.h>
#include <linux/delay.h>
#include <linux/slab.h>
#include <linux/fs.h>
#include <linux/cdev.h>
#include <linux/device.h>

#define BH1750_ADDR      0x23
#define CMD_POWER_ON     0x01
#define CMD_RESET        0x07
#define CMD_CONT_HIGHRES 0x10

#define DEVICE_NAME      "bh1750"
#define CLASS_NAME       "sensor"

struct bh1750_data {
    struct i2c_client *client;
    struct cdev cdev;
};

static dev_t dev_number;
static struct class *bh1750_class;

static int bh1750_read_lux(struct i2c_client *client, char *buf)
{
    u8 data[2];
    int ret;
    u16 raw;
    u32 lux_x100;

    /* 전원 ON, 리셋, 연속 고해상도 모드 */
    i2c_smbus_write_byte(client, CMD_POWER_ON);
    i2c_smbus_write_byte(client, CMD_RESET);
    i2c_smbus_write_byte(client, CMD_CONT_HIGHRES);
    msleep(180);

    ret = i2c_smbus_read_i2c_block_data(client,
                                        CMD_CONT_HIGHRES,
                                        2, data);
    if (ret < 0)
        return ret;

    raw = (data[0] << 8) | data[1];
    lux_x100 = (raw * 1000U + 6) / 12;

    return sprintf(buf, "%u.%02u\n",
                   lux_x100 / 100,
                   lux_x100 % 100);
}

static ssize_t bh1750_char_read(struct file *filp,
                                char __user *user_buf,
                                size_t count,
                                loff_t *ppos)
{
    struct bh1750_data *d = filp->private_data;
    char tmp[16];
    int len;

    if (*ppos > 0)
        return 0; /* EOF */

    len = bh1750_read_lux(d->client, tmp);
    if (len < 0)
        return len;

    if (copy_to_user(user_buf, tmp, len))
        return -EFAULT;

    *ppos += len;
    return len;
}

static int bh1750_char_open(struct inode *inode, struct file *filp)
{
    struct bh1750_data *d = container_of(inode->i_cdev,
                                         struct bh1750_data, cdev);
    filp->private_data = d;
    return 0;
}

static const struct file_operations bh1750_fops = {
    .owner   = THIS_MODULE,
    .open    = bh1750_char_open,
    .read    = bh1750_char_read,
};

static int bh1750_probe(struct i2c_client *client)
{
    struct bh1750_data *d;
    int ret;

    /* 드라이버 데이터 할당 */
    d = devm_kzalloc(&client->dev, sizeof(*d), GFP_KERNEL);
    if (!d)
        return -ENOMEM;
    d->client = client;

    /* 캐릭터 디바이스 번호 및 클래스 생성 */
    if (!bh1750_class) {
        ret = alloc_chrdev_region(&dev_number, 0, 1, DEVICE_NAME);
        if (ret < 0)
            return ret;

        bh1750_class = class_create(CLASS_NAME);
        if (IS_ERR(bh1750_class)) {
            unregister_chrdev_region(dev_number, 1);
            return PTR_ERR(bh1750_class);
        }
    }

    /* cdev 초기화 및 등록 */
    cdev_init(&d->cdev, &bh1750_fops);
    d->cdev.owner = THIS_MODULE;
    ret = cdev_add(&d->cdev, dev_number, 1);
    if (ret) {
        class_destroy(bh1750_class);
        unregister_chrdev_region(dev_number, 1);
        return ret;
    }

    /* /dev 노드 생성 */
    device_create(bh1750_class, NULL, dev_number, NULL, DEVICE_NAME);

    i2c_set_clientdata(client, d);

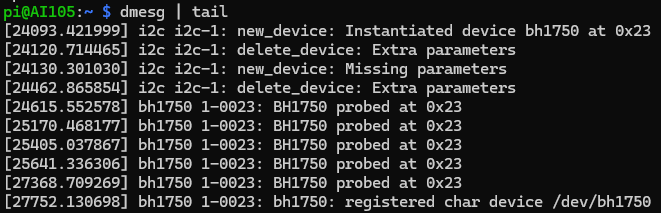

    dev_info(&client->dev, "%s: registered char device /dev/%s\n",
             DEVICE_NAME, DEVICE_NAME);
    return 0;
}

static void bh1750_remove(struct i2c_client *client)
{
    struct bh1750_data *d = i2c_get_clientdata(client);

    device_destroy(bh1750_class, dev_number);
    cdev_del(&d->cdev);
    class_destroy(bh1750_class);
    unregister_chrdev_region(dev_number, 1);
}

static const struct i2c_device_id bh1750_id[] = {
    { "bh1750", 0 },
    { }
};
MODULE_DEVICE_TABLE(i2c, bh1750_id);

static struct i2c_driver bh1750_driver = {
    .driver   = { .name = "bh1750" },
    .probe    = bh1750_probe,
    .remove   = bh1750_remove,
    .id_table = bh1750_id,
};

module_i2c_driver(bh1750_driver);

MODULE_AUTHOR("Your Name");
MODULE_DESCRIPTION("BH1750 I2C Light Sensor with /dev Interface");
MODULE_LICENSE("GPL");

bh1750_read.c

// bh1750_read.c (using sysfs interface, continuous measurement)
// 유저스페이스에서 sysfs로 BH1750 조도 센서 값을 계속 읽어 출력

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>

int main(void) {
    const char *sysfs_path = "/dev/bh1750";
    char buf[32];

    while (1) {
        FILE *fp = fopen(sysfs_path, "r");
        if (!fp) {
            perror("fopen sysfs lux");
            return EXIT_FAILURE;
        }

        if (fgets(buf, sizeof(buf), fp) != NULL) {
            size_t len = strlen(buf);
            if (len > 0 && buf[len-1] == '\n')
                buf[len-1] = '\0';
            printf("Ambient Light: %s lux\n", buf);
        } else {
            fprintf(stderr, "Failed to read lux value from %s\n", sysfs_path);
            fclose(fp);
            return EXIT_FAILURE;
        }

        fclose(fp);
        sleep(1); // 1초 간격으로 측정
    }

    return EXIT_SUCCESS;
}

1. 모듈 등록 및 메타 정보

module_i2c_driver(bh1750_driver);

MODULE_AUTHOR("Your Name");
MODULE_DESCRIPTION("BH1750 I2C Light Sensor with /dev Interface");
MODULE_LICENSE("GPL");

• 일반 원리
  • module_init/module_exit 대신 버스 전용 매크로(module_i2c_driver) 사용
  • MODULE_LICENSE("GPL") 등으로 라이선스·저자·설명 기입
• bh1750_chrdrv.c
  • I²C 버스에 붙는 bh1750_driver를 등록
  • 모듈이 로드될 때 bh1750_probe 호출, 언로드될 때 자동으로 bh1750_remove

---

2. I²C 드라이버 구조체

static const struct i2c_device_id bh1750_id[] = {
    { "bh1750", 0 },
    { }
};

static struct i2c_driver bh1750_driver = {
    .driver   = { .name = "bh1750" },
    .probe    = bh1750_probe,
    .remove   = bh1750_remove,
    .id_table = bh1750_id,
};

• 일반 원리
  • .name / .id_table로 디바이스 매칭
  • .probe() / .remove() 콜백 등록
• 적용 예
  • 디바이스 트리나 i2c_board_info에서 "bh1750"가 있으면 bh1750_probe 실행

---

3. 드라이버 데이터 저장

struct bh1750_data {
    struct i2c_client *client;
    struct cdev       cdev;
};

• 일반 원리
  • 디바이스별 컨텍스트(struct)에 상태·핸들 저장
  • devm_kzalloc() / i2c_set_clientdata() 로 관리
• 코드 내역
  • client 포인터 → I²C 전송에 사용
  • cdev 구조체 → 캐릭터 디바이스 등록에 사용

---

4. 캐릭터 디바이스 등록

/* 1) dev 번호 할당 & class 생성 */
ret = alloc_chrdev_region(&dev_number, 0, 1, DEVICE_NAME);
bh1750_class = class_create(CLASS_NAME);

/* 2) cdev 초기화 & 등록 */
cdev_init(&d->cdev, &bh1750_fops);
cdev_add(&d->cdev, dev_number, 1);

/* 3) /dev 노드 생성 */
device_create(bh1750_class, NULL, dev_number, NULL, DEVICE_NAME);

• 일반 원리
  1. alloc_chrdev_region()
  2. cdev_init() + cdev_add()
  3. class_create() + device_create() → /dev/... 자동 생성
• 주의 사항
  • class_create() 시점에 THIS_MODULE 인자는 최신 API에서 제거됨
  • 성공 시 major/minor 번호가 dev_number에 채워짐

---

5. 파일 연산자(File Operations)

static const struct file_operations bh1750_fops = {
    .owner = THIS_MODULE,
    .open  = bh1750_char_open,
    .read  = bh1750_char_read,
};

• 일반 원리
  • open, read, write, ioctl 등 함수 포인터 테이블
  • 사용자 공간의 open("/dev/bh1750") → bh1750_char_open 호출
• bh1750_chrdrv.c
  • open에서 private_data에 bh1750_data 구조체 연결
  • read에서 I²C 센서값을 읽어 버퍼에 복사

---

6. I²C 통신: SMBus API 사용

i2c_smbus_write_byte(client, CMD_POWER_ON);
i2c_smbus_write_byte(client, CMD_RESET);
i2c_smbus_write_byte(client, CMD_CONT_HIGHRES);
msleep(180);
i2c_smbus_read_i2c_block_data(client, CMD_CONT_HIGHRES, 2, data);

• 일반 원리
  • SMBus API로 간단한 바이트 송수신 또는 블록 전송
• 포인트
  • 센서에 명령 전송 → 측정 모드 설정
  • msleep() 사용으로 커널 스케줄러에 제어 양보

---

7. Probe & Remove

static int bh1750_probe(struct i2c_client *client) { … }
static void bh1750_remove(struct i2c_client *client) { … }

• probe() 주요 작업
  1. devm_kzalloc()으로 driver data 할당
  2. char device 등록 (위 4번)
  3. i2c_set_clientdata() 연결
• remove() 주요 작업
  1. device_destroy(), cdev_del()
  2. class_destroy(), unregister_chrdev_region()

---

8. 데이터 흐름 요약

1. 모듈 로드 → I²C driver 등록
2. 디바이스 바인딩 → bh1750_probe()
3. 유저 공간: open("/dev/bh1750") → read()
4. 커널: SMBus 통해 센서 읽고, 포맷팅 후 user buffer에 복사
5. 모듈 언로드 → bh1750_remove()

---

9. 확장 학습 포인트

• 동기 vs 비동기 I/O: read()가 블로킹/논블로킹 지원해 보기
• IOCTL 추가: 측정 모드 변경, 타이밍 조절 기능 구현
• Device Tree: .of_match_table 추가하여 DT 바인딩
• 전력 관리: pm_runtime_* API로 센서 전원 관리



I²C 주소 스캔 결과에서

• 23: 0x23 주소의 디바이스가 응답했다는 의미입니다.
  • i2cdetect가 “ping” 방식으로 해당 주소에 읽기 시도를 해서 ACK(응답)를 받으면 16진수 주소를 표시합니다.
• UU: 그 주소(예: 0x23)에 이미 커널 드라이버가 바인딩(bind)되어 있어서, 유저 공간에서 직접 probing(읽기/쓰기)하지 않는다는 뜻입니다.
  • 이미 /sys/bus/i2c/devices/…/driver 아래에 해당 디바이스가 등록되어 있으면, 안전을 위해 i2cdetect는 “사용 중(Used)” 표시로 바꿔버립니다.

---

요약

23	장치가 응답함	아직 커널 드라이버 미등록 상태
UU	드라이버가 바인딩됨	드라이버에서 이미 사용 중이므로 스캔하지 않음
